TERMINALES DE LA ECU

REVISE EL ECM

OBSERVACIÓN:

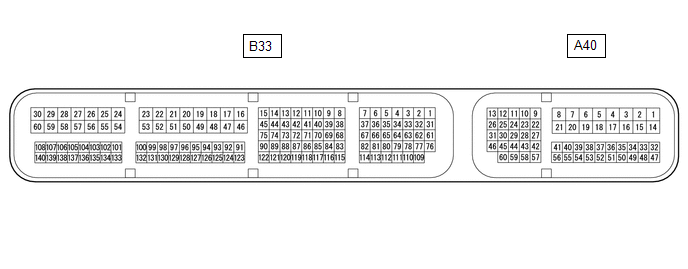

En la siguiente tabla se muestra la resistencia, la tensión estándar y la forma de onda entre cada par de terminales del ECM. También se indican las condiciones adecuadas para la inspección de cada par de terminales. El resultado de las inspecciones debe compararse con la resistencia, la forma de onda y la tensión estándar del par de terminales correspondiente, como se indica en la columna "Valor especificado". La ilustración anterior puede utilizarse como referencia para identificar la ubicación de los terminales del ECM.

N° de terminal (símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
B33-81 (D) - B33-16 (E1)	GR - BR	Señal de posición D de la palanca de cambios	Interruptor de encendido en posición ON, palanca de cambios en D	11 a 14 V
B33-81 (D) - B33-16 (E1)	GR - BR	Señal de posición D de la palanca de cambios	Interruptor de encendido en posición ON, palanca de cambios en posición distinta de D	Inferior a 1 V
A40-58 (SDSW) - B33-16 (E1)	P - BR	Señal de posición del cambio S*1	Interruptor de encendido en posición ON, palanca de cambios en la posición S*1	11 a 14 V
A40-58 (SDSW) - B33-16 (E1)	P - BR	Señal de posición del cambio S*1	Interruptor de encendido en posición ON, palanca de cambios no en la posición S*1	Inferior a 1 V
A40-41 (S) - B33-16 (E1)	L - BR	Señal de posición del cambio M*2	Interruptor de encendido en ON, palanca de cambios en M*2	11 a 14 V
A40-41 (S) - B33-16 (E1)	L - BR	Señal de posición del cambio M*2	Interruptor de encendido en ON, palanca de cambios no en M*2	Inferior a 1 V
B33-81 (D) - B33-16 (E1)	GR - BR	Señal del interruptor del embrague*3	Interruptor de encendido en posición ON, pedal del embrague sin pisar*3	11 a 14 V
B33-81 (D) - B33-16 (E1)	GR - BR	Señal del interruptor del embrague*3	Interruptor de encendido en posición ON, pedal del embrague pisado*3	Inferior a 1 V
B33-95 (NPSW) - B33-121 (ENPS)	Y - V	Señal del interruptor posición de punto muerto*4	Interruptor de encendido en posición ON, palanca de cambios en punto muerto*4	3.0 a 3.9 V
B33-95 (NPSW) - B33-121 (ENPS)	Y - V	Señal del interruptor posición de punto muerto*4	Interruptor de encendido en posición ON, palanca de cambios en una posición distinta de punto muerto*4	0.8 a 1.8 V
A40-9 (STP) - B33-16 (E1)	L - BR	Señal del conjunto del interruptor de las luces de freno	Pedal del freno pisado	11 a 14 V
A40-9 (STP) - B33-16 (E1)	L - BR	Señal del conjunto del interruptor de las luces de freno	Pedal del freno sin pisar	Inferior a 1 V
A40-43 (SFTD) - B33-16 (E1)	R - BR	Señal del interruptor de posición de la reducción de marcha	Interruptor de encendido en posición ON, palanca de cambios en la posición S1 o M2	11 a 14 V
A40-43 (SFTD) - B33-16 (E1)	R - BR	Señal del interruptor de posición de la reducción de marcha	Interruptor de encendido en posición ON, palanca de cambios en "-"	Inferior a 1 V
A40-59 (SFTU) - B33-16 (E1)	W - BR	Señal del interruptor de aumento de marcha	Interruptor de encendido en posición ON, palanca de cambios en la posición S1 o M2	11 a 14 V
A40-59 (SFTU) - B33-16 (E1)	W - BR	Señal del interruptor de aumento de marcha	Interruptor de encendido en posición ON, palanca de cambios en "+"	Inferior a 1 V
A40-60 (CCS) - A40-42 (ECCS)	SB - Y	Circuito del interruptor principal de control de la velocidad de crucero	No se pulsa el interruptor principal de control de la velocidad de crucero (botón ON/OFF)	1 MΩ o superior
			Se pulsa el interruptor principal de control de la velocidad de crucero (botón ON/OFF)	Inferior a 2.5 Ω
			Interruptor +RES en posición ON	235 a 245 Ω
			Interruptor -SET en posición ON	617 a 643 Ω
			Interruptor CANCEL en posición ON	1,509 a 1,571 Ω
A40-10 (ST1-) - B33-16 (E1)	R - BR	Señal del conjunto del interruptor de las luces de freno	Interruptor de encendido en posición ON, pedal del freno pisado	Inferior a 1 V
A40-10 (ST1-) - B33-16 (E1)	R - BR	Señal del conjunto del interruptor de las luces de freno	Interruptor de encendido en posición ON, pedal del freno sin pisar	11 a 14 V

*1: Para CVT (sin Sport Sequential Shiftmatic)

*2: Para CVT (con Sport Sequential Shiftmatic)

*3: Para transeje manual

*4: Para transeje manual 2ZR-FE

AVISO:

No aplique demasiada fuerza al conector. Si se aplica una fuerza de 10 kg o superior, éste se puede romper.

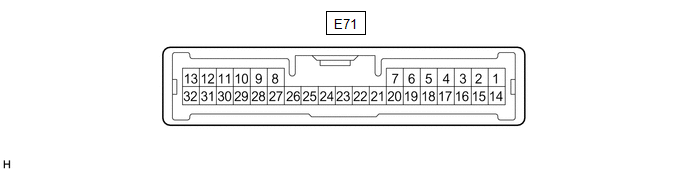

INSPECCIONE EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
E71-3 (BZ) - E71-28 (GND)	B - W-B	Salida del avisador acústico del control de derrape	Interruptor de encendido en posición ON, el avisador acústico no suena	11 a 14 V
E71-3 (BZ) - E71-28 (GND)	B - W-B	Salida del avisador acústico del control de derrape	Interruptor de encendido en posición ON, avisador acústico en funcionamiento	Inferior a 1 V
E71-7 (B) - E71-28 (GND)	R - W-B	Fuente de alimentación	Interruptor de encendido en posición ON	11 a 14 V
E71-7 (B) - E71-28 (GND)	R - W-B	Fuente de alimentación	Interruptor de encendido desactivado	Inferior a 1 V
E71-8 (CA1P) - E71-28 (GND)	GR - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 1)
E71-9 (CA1N) - E71-28 (GND)	W - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 2)
E71-10 (CA2H) - E71-28 (GND)	P - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 1)
E71-11 (CA2L) - E71-28 (GND)	W - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 2)
E71-23 (SPSW) - E71-28 (GND)	GR - W-B	Señal del conjunto del interruptor de la almohadilla del volante (señal de control de la distancia)	Interruptor de encendido en posición ON, conjunto del interruptor de la almohadilla del volante (interruptor de control de la distancia entre vehículos) desactivado	4.75 a 5.25 V
E71-23 (SPSW) - E71-28 (GND)	GR - W-B		Interruptor de encendido en posición ON, conjunto del interruptor de la almohadilla del volante (interruptor de control de la distancia entre vehículos) activado	Inferior a 1 V
E71-28 (GND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

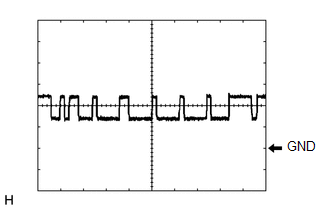

(a) Forma de onda 1

(1) Señal de comunicaciones CAN

Elemento	Contenido
Conexión del tester	Entre E71-8 (CA1P) y E71-28 (GND) Entre E71-10 (CA2H) y E71-28 (GND)
Configuración de la herramienta	1 V/DIV., 10 µseg./DIV.
Estado	Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.

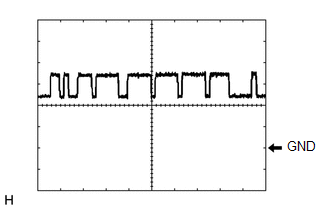

(b) Forma de onda 2

(1) Señal de comunicaciones CAN

Elemento	Contenido
Conexión del tester	Entre E71-9 (CA1N) y E71-28 (GND) Entre E71-11 (CA2L) y E71-28 (GND)
Configuración de la herramienta	1 V/DIV., 10 µseg./DIV.
Estado	Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
A50-1 (SGND) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
A50-2 (CA2L) - A50-1 (SGND)	W - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 2)
A50-3 (CA2H) - A50-1 (SGND)	P - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 1)
A50-5 (CA1P) - A50-1 (SGND)	R - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 1)
A50-6 (CA1N) - A50-1 (SGND)	W - W-B	Señal de comunicaciones CAN	Interruptor de encendido en posición ON	Generación de impulsos (consulte la forma de onda 2)
A50-8 (IGB) - A50-1 (SGND)	R - W-B	Fuente de alimentación	Interruptor de encendido en posición ON	11 a 14 V

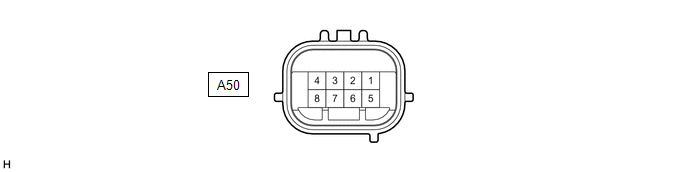

INSPECCIONE EL SENSOR DE RADAR DE ONDA MILIMÉTRICA

(a) Forma de onda 1

(1) Señal de comunicaciones CAN

Elemento	Contenido
Conexión del tester	Entre A50-3 (CA2H) y A50-1 (SGND) Entre A50-5 (CA1P) y A50-1 (SGND)
Configuración de la herramienta	1 V/DIV., 10 µseg./DIV.
Estado	Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.

(b) Forma de onda 2

(1) Señal de comunicaciones CAN

Elemento	Contenido
Conexión del tester	Entre A50-2 (CA2L) y A50-1 (SGND) Entre A50-6 (CA1N) y A50-1 (SGND)
Configuración de la herramienta	1 V/DIV., 10 µseg./DIV.
Estado	Interruptor de encendido en posición ON

OBSERVACIÓN:

La forma de onda varía en función de la señal de comunicaciones CAN.
