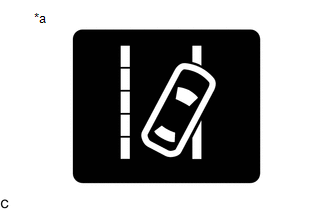

COMPROBACIÓN DEL FUNCIONAMIENTO INSPECCIONE EL INTERRUPTOR PRINCIPAL DE AVISO DE CAMBIO INVOLUNTARIO DE CARRIL (CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE) (a) Controle el funcionamiento de encendido/apagado del interruptor principal de aviso de cambio involuntario de carril (conjunto del interruptor de la almohadilla del volante) (1) Coloque el interruptor de encendido en posición ON. (2) Para pantalla de información múltiple de tipo LCD de puntos: Al confirmar que el indicador de aviso de cambio involuntario de carril (verde) del conjunto del juego de instrumentos se enciende o se apaga cuando se pulsa el interruptor principal de aviso de cambio involuntario de carril (conjunto del interruptor de la almohadilla del volante). OBSERVACIÓN: El estado ON/OFF del sistema de cambio involuntario de carril al permanecen inalterados cuando el interruptor de encendido en OFF y de nuevo a ON. ![]()
(3) Para la pantalla de información múltiple a color: Confirme que el indicador de aviso de cambio involuntario de carril (blanco) del conjunto del juego de instrumentos se enciende o se apaga cuando se pulsa el interruptor de aviso de cambio involuntario de carril (conjunto del interruptor de la almohadilla del volante). OBSERVACIÓN: El estado ON/OFF del sistema de cambio involuntario de carril al permanecen inalterados cuando el interruptor de encendido en OFF y de nuevo a ON. ![]()
|
Toyota Corolla Manual de Taller > Sistema De ComunicaciÓn Can (con Ecu De Pasarela Central): Compruebe si hay cortocircuitos en las líneas bus 5
DESCRIPCIÓN Podría haber un cortocircuito entre la líneas bus principales de CAN y/o las líneas secundarias de CAN cuando la resistencia entre los terminales 15 (CA5H) y 16 (CA5L) de la ECU de pasarela central (ECU de pasarela de red) sea inferior a 54 Ω. Síntoma Área afectada La resistencia ...
