UBICACIÓN DE LAS PIEZAS

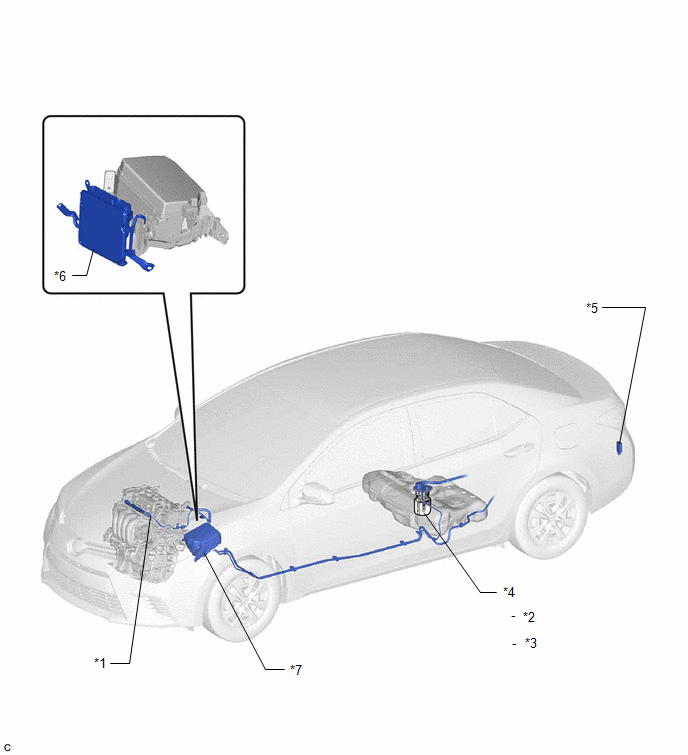

ILUSTRACIÓN

*1

CONJUNTO DEL INYECTOR DE COMBUSTIBLE

*2

BOMBA DE COMBUSTIBLE

*3

CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

*4

CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR

*5

CONJUNTO DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

*6

ECM

*7

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ EFI-MAIN

- RELÉ IGT/INJ

- FUSIBLE EFI-MAIN

- FUSIBLE EFI N° 1

- FUSIBLE INJ

-

-
