Toyota Corolla Manual de Taller: Componentes

COMPONENTES

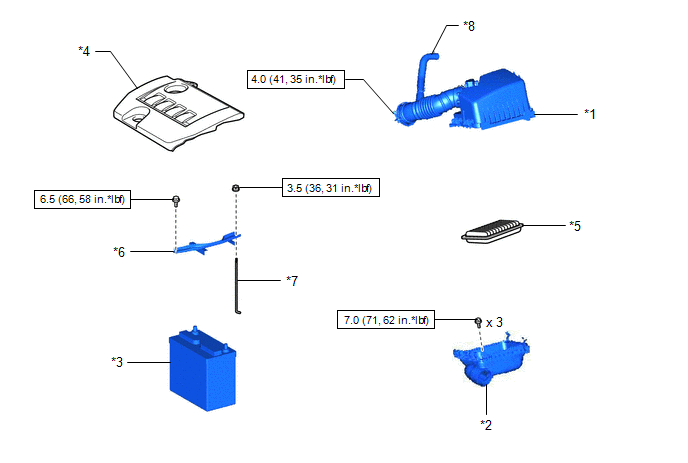

ILUSTRACIÓN

*1

TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

*2

SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

*3

BATERÍA

*4

TAPA DE LA CULATA N° 2

*5

SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE

*6

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*7

PERNO DE LA ABRAZADERA DE LA BATERÍA

*8

MANGUERA DE VENTILACIÓN N° 2

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

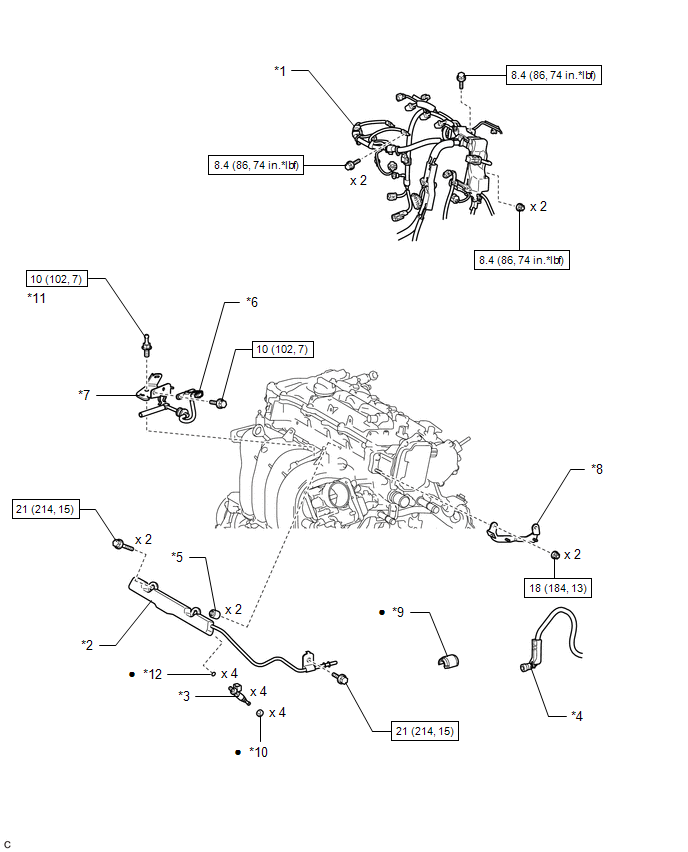

ILUSTRACIÓN

*1

CABLE DEL MOTOR

*2

SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

*3

CONJUNTO DEL INYECTOR DE COMBUSTIBLE

*4

SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

*5

SEPARADOR DEL TUBO DE DESCARGA N° 1

*6

SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

*7

SOPORTE DEL SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

*8

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*9

ABRAZADERA DEL TUBO DE COMBUSTIBLE N° 2

*10

AISLANTE DE VIBRACIONES DEL INYECTOR

*11

JUNTA DE LA CUBIERTA DEL MOTOR

*12

JUNTA TÓRICA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable
