Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA BOMBA DE COMBUSTIBLE

OBSERVACIÓN:

Efectúe la "Inspección después de la reparación" tras haber sustituido la bomba de combustible.

Haga clic aquí

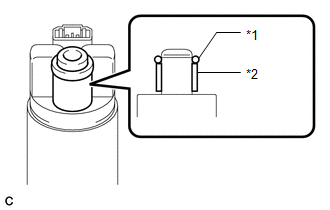

(a) Aplique gasolina a la nueva junta tórica. A continuación, coloque la junta tórica y el separador de la bomba de combustible en la bomba de combustible.

*1

Junta tórica

*2

Separador de la bomba de combustible

(b) Conecte el conector del mazo de cables de la bomba de combustible.

(c) Enganche las 5 garras para instalar la bomba de combustible.

AVISO:

  • No extraiga el filtro de aspiración.
  • Si extrae el filtro de aspiración de la bomba de combustible, no use la bomba de combustible ni el filtro de aspiración.

(d) Enganche las 2 garras del soporte de aspiración de combustible n° 1 en el filtro de combustible.

(e) Conecte el conector del mazo de cables de la bomba de combustible.

(f) Instale el muelle en el eje de la placa de aspiración de combustible.

(g) Enganche las 2 garras del soporte de aspiración de combustible n° 1 e instale el filtro y la bomba de combustible en el depósito secundario de combustible.

(h) Instale una nueva junta en E en el eje de la placa de aspiración de combustible.

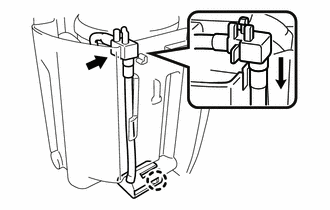

(i) Enganche la garra y coloque la manguera del filtro de la bomba de combustible alineándola con la posición de instalación del depósito secundario de combustible.

AVISO:

No aplique fuerza excesiva en la manguera del filtro de la bomba de combustible ni el soporte de aspiración de combustible n° 1.

2. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

Haga clic aquí

    InspecciÓn

    InstalaciÓn
