Toyota Corolla Manual de Taller: Componentes

COMPONENTES

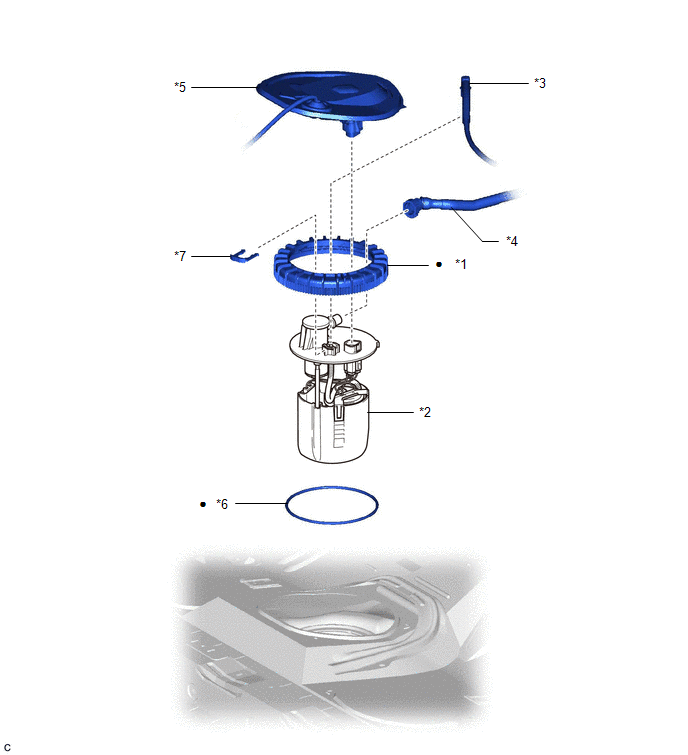

ILUSTRACIÓN

*1

RETÉN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE

*2

CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR

*3

SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPÓSITO DE COMBUSTIBLE

*4

SUBCONJUNTO DE LA MANGUERA DE VENTILACIÓN DEL DEPÓSITO DE COMBUSTIBLE

*5

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO

*6

JUNTA DE FIJACIÓN DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE

*7

CLIP DE LA JUNTA DEL TUBO

-

-

Pieza no reutilizable

-

-

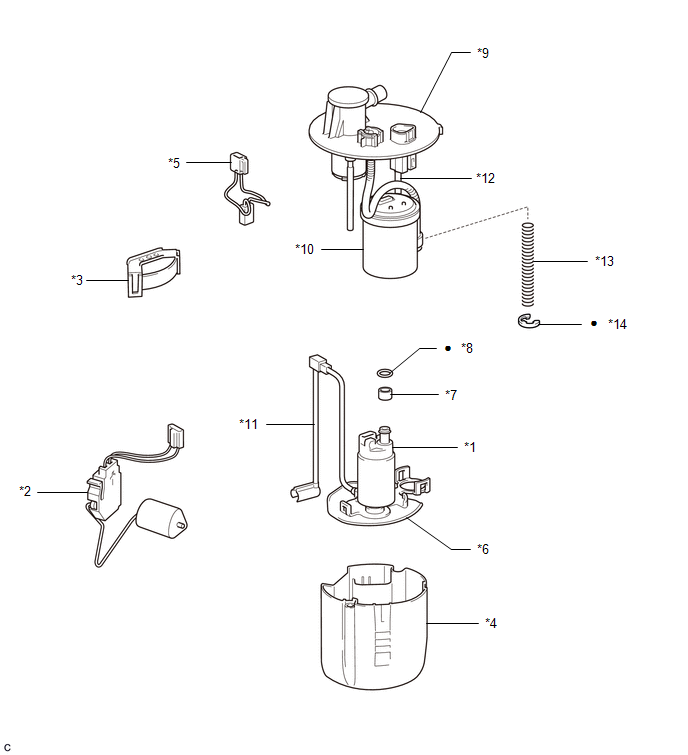

ILUSTRACIÓN

*1

BOMBA DE COMBUSTIBLE

*2

CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

*3

SOPORTE DE ASPIRACIÓN DE COMBUSTIBLE N° 1

*4

DEPÓSITO SECUNDARIO DE COMBUSTIBLE

*5

MAZO DE CABLES DE LA BOMBA DE COMBUSTIBLE

*6

FILTRO DE ASPIRACIÓN

*7

SEPARADOR DE LA BOMBA DE COMBUSTIBLE

*8

JUNTA TÓRICA

*9

SUBCONJUNTO DE LA PLACA DE ASPIRACIÓN DE COMBUSTIBLE

*10

FUEL FILTER

*11

MANGUERA DEL FILTRO DE LA BOMBA DE COMBUSTIBLE

*12

EJE DE LA PLACA DE ASPIRACIÓN DE COMBUSTIBLE

*13

MUELLE

*14

JUNTA EN E

Pieza no reutilizable

-

-
