Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

Haga clic aquí

4. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

Haga clic aquí

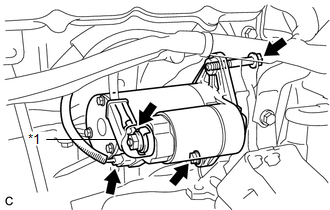

5. EXTRAIGA EL CONJUNTO DEL MOTOR DE ARRANQUE

(a) Abra la capucha del terminal.

*1

Capucha del terminal

(b) Quite la tuerca y desconecte el terminal 30.

(c) Desconecte el conector del conjunto del motor de arranque.

(d) Quite los 2 pernos y extraiga el conjunto del motor de arranque.

    Componentes

    Desmontaje
