Toyota Corolla Manual de Taller: Componentes

COMPONENTES

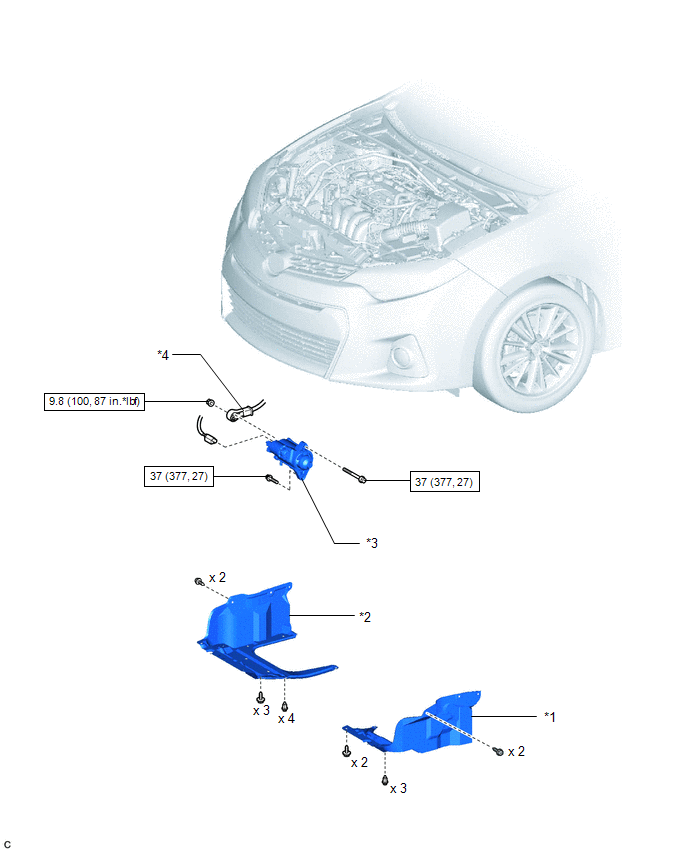

ILUSTRACIÓN

*1

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*2

CUBIERTA INFERIOR DERECHA DEL MOTOR

*3

CONJUNTO DEL MOTOR DE ARRANQUE

*4

TAPA DEL TERMINAL

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

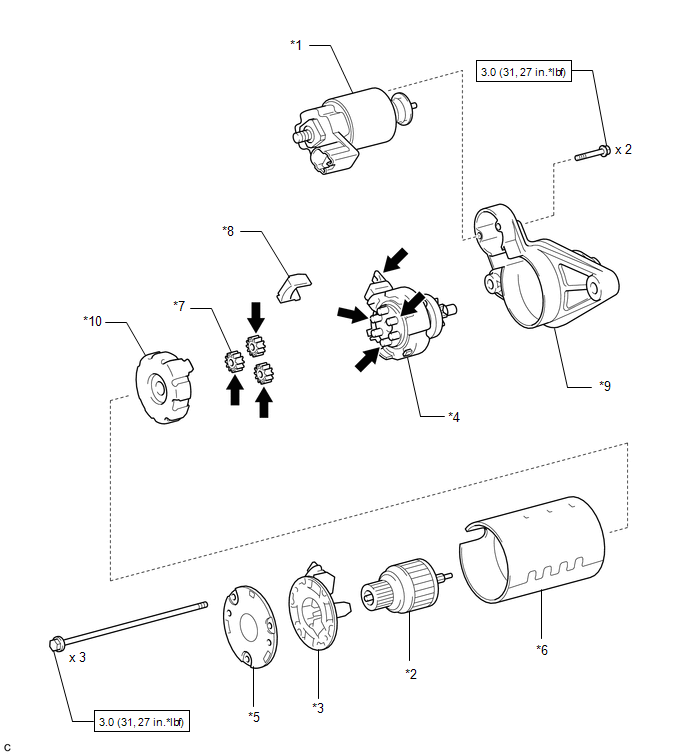

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR ELECTROMAGNÉTICO DEL MOTOR DE ARRANQUE

*2

CONJUNTO DEL INDUCIDO DEL MOTOR DE ARRANQUE

*3

CONJUNTO DEL PORTAESCOBILLAS DEL MOTOR DE ARRANQUE

*4

SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE

*5

CONJUNTO DEL BASTIDOR TERMINAL DEL CONMUTADOR DEL MOTOR DE ARRANQUE

*6

CONJUNTO DE LA CULATA DEL MOTOR DE ARRANQUE

*7

ENGRANAJE PLANETARIO

*8

SELLO DE GOMA

*9

CONJUNTO DEL ALOJAMIENTO DEL MOTOR DE ARRANQUE

*10

AMORTIGUADOR DEL MOTOR DE ARRANQUE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Grasa para altas temperaturas

    Motor De Arranque

    ExtracciÓn
