Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR DE OXÍGENO CALENTADO

Haga clic aquí

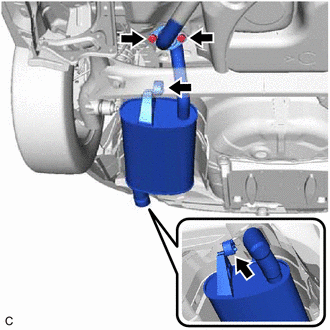

2. EXTRAIGA EL CONJUNTO TRASERO DEL TUBO DE ESCAPE

(a) Retire los 2 pernos y los 2 muelles de compresión.

(b) Extraiga el conjunto trasero del tubo de escape de los 2 soportes del tubo de escape.

(c) Extraiga la junta del conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero).

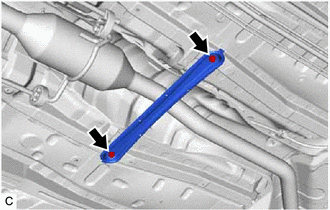

3. EXTRAIGA EL REFUERZO INFERIOR TRASERO DEL PISO DELANTERO

(a) Extraiga los 2 pernos y el refuerzo inferior trasero del piso delantero.

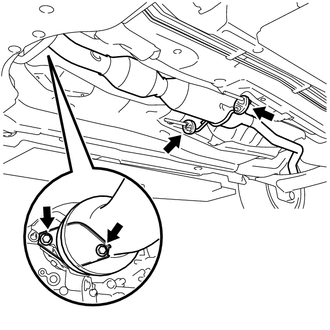

4. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

(a) Retire los 2 pernos y los 2 muelles de compresión.

(b) Extraiga el conjunto delantero del tubo de escape (TWC: Catalizador delantero y trasero) de los 2 soportes del tubo de escape.

(c) Extraiga la junta del colector de escape.

    Componentes

    InstalaciÓn
