Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Motor Sistema híbrido / AdmisiÓn / Escape 2zr-fae / Tubo De Escape / Componentes

COMPONENTES

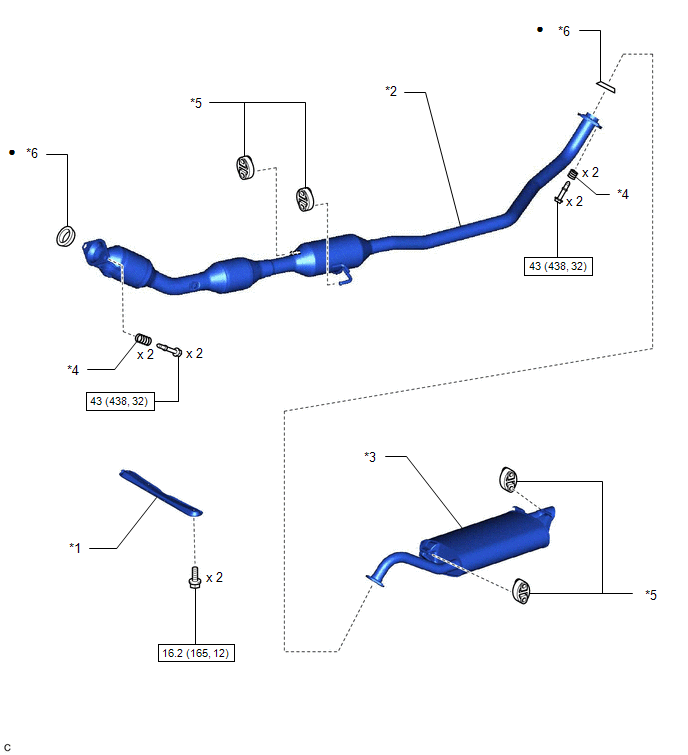

ILUSTRACIÓN

*1

REFUERZO INFERIOR TRASERO DEL PISO DELANTERO

*2

CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: Catalizador delantero y trasero)

*3

CONJUNTO TRASERO DEL TUBO DE ESCAPE

*4

MUELLE DE COMPRESIÓN

*5

SOPORTE DEL TUBO DE ESCAPE

*6

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable
    Tubo De Escape

    ExtracciÓn
