INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1 - 2	20°C (68°F)	6.9 a 7.9 Ω

Si el resultado no es el especificado, sustituya el conjunto de la válvula reguladora de aceite de la distribución del árbol de levas.

(b) Compruebe el funcionamiento.

(1) Conecte un cable positivo (+) de la batería al terminal 1 y el cable negativo (-) al terminal 2, y compruebe el movimiento de la válvula de carrete.

OK:

Estado	Valor especificado
Se aplica tensión de la batería	La válvula se mueve hacia la izquierda en la dirección de la flecha, como se muestra en la ilustración
Se corta la tensión de la batería	La válvula se mueve hacia la derecha en la dirección de la flecha, como se muestra en la ilustración

AVISO:

La acumulación de partículas extrañas puede causar fugas menores de presión. Pequeñas fugas de presión en la válvula reguladora de aceite de admisión provocarán que el árbol de levas de admisión avance. Pequeñas fugas de presión en la válvula reguladora de aceite de escape provocarán que el árbol de levas de escape se retrase. La distribución inadecuada del árbol de levas que se produce a partir de dichas fugas provocará que se almacene un DTC.

Si el resultado no es el especificado, sustituya el conjunto de la válvula reguladora de aceite de la distribución del árbol de levas.

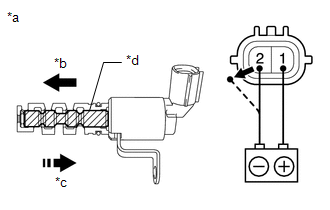

*a	Componente no conectado al mazo de cables (Conjunto de la válvula reguladora de aceite de la distribución del árbol de levas)
*b	Cuando se aplica
*c	Cuando se corta
*d	Válvula de carrete
