EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de escape)

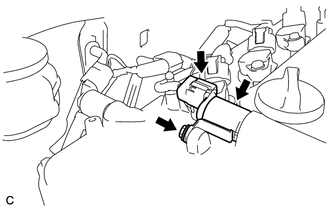

(a) Desconecte el conector del conjunto de la válvula reguladora de aceite de la distribución del árbol de levas.

(b) Extraiga el perno, el soporte del mazo de cables y el conjunto de la válvula reguladora de aceite de la distribución del árbol de levas del subconjunto de la tapa de la culata.

AVISO:

• No permita que partículas extrañas entren en contacto con la superficie del sello de aceite del conjunto de la válvula reguladora de aceite de la distribución del árbol de levas (superficie de conexión con el subconjunto de la tapa de la culata).
• Si el conjunto de la válvula reguladora de aceite del árbol de levas ha sido golpeado o se ha caído, reemplácelo.

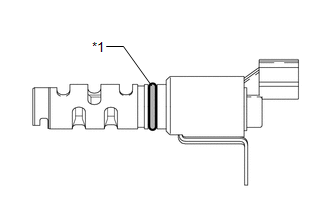

(c) Extraiga la junta tórica del conjunto de la válvula reguladora de aceite de la distribución del árbol de levas.

*1 Junta tórica

3. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de admisión)

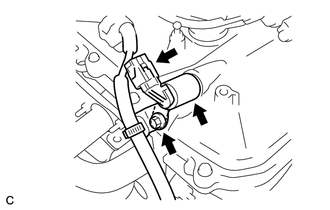

(a) Desconecte el conector del conjunto de la válvula reguladora de aceite de la distribución del árbol de levas.

(b) Extraiga el perno y el conjunto de la válvula reguladora de aceite de la distribución del árbol de levas del subconjunto de la tapa de la culata.

AVISO:

• No permita que partículas extrañas entren en contacto con la superficie del sello de aceite del conjunto de la válvula reguladora de aceite de la distribución del árbol de levas (superficie de conexión con el subconjunto de la tapa de la culata).
• Si el conjunto de la válvula reguladora de aceite del árbol de levas ha sido golpeado o se ha caído, reemplácelo.

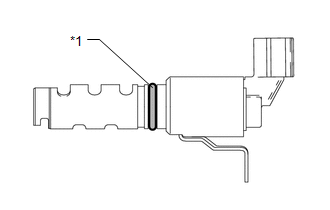

(c) Extraiga la junta tórica del conjunto de la válvula reguladora de aceite de la distribución del árbol de levas.

*1 Junta tórica
