Toyota Corolla Manual de Taller: Diagrama Del Sistema

Toyota Corolla Manual de Taller / Exterior del vehículo / Ventanillas / Cristales / Sistema DesempaÑador De La Luneta / Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

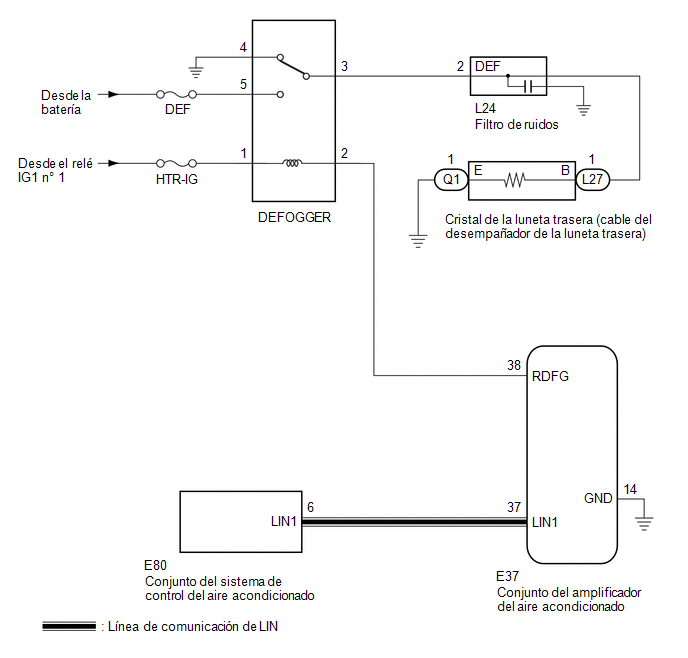

Para sistema de aire acondicionado automático

Tabla de comunicaciones

Transmisor

Receptor

Señal

Método de comunicación

Conjunto del sistema de control del aire acondicionado

Conjunto del amplificador del aire acondicionado

Señal del interruptor del desempañador de la luneta trasera

LIN

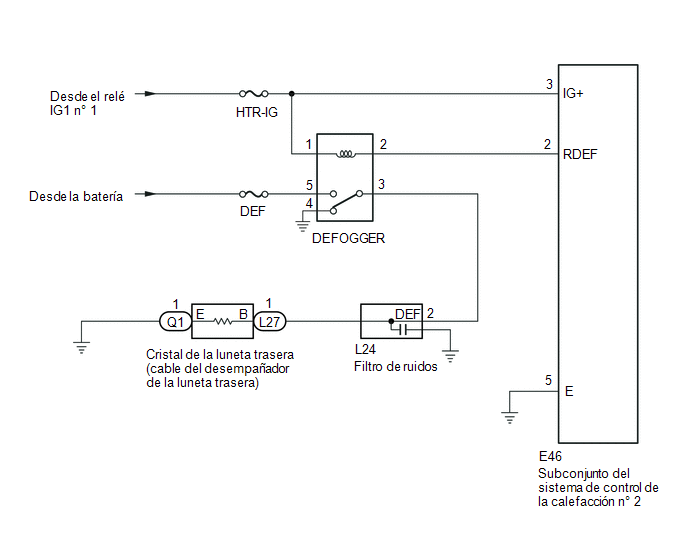

Para sistema de aire acondicionado manual

    UbicaciÓn De Las Piezas

    DescripciÓn Del Sistema
