UBICACIÓN DE LAS PIEZAS

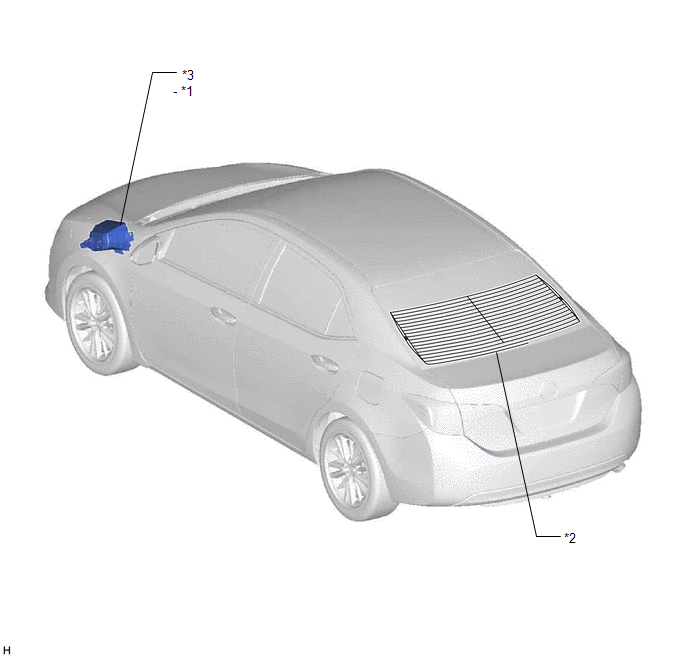

ILUSTRACIÓN

*1

RELÉ DEL DESEMPAÑADOR

*2

CRISTAL DE LA LUNETA TRASERA (CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA)

*3

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE DEF

-

-

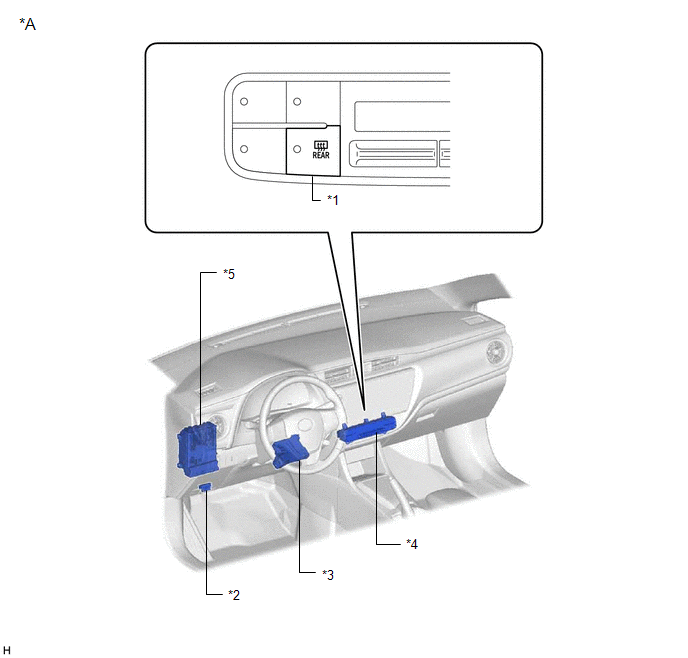

ILUSTRACIÓN

*A

Para sistema de aire acondicionado automático

-

-

*1

INTERRUPTOR DEL DESEMPAÑADOR DE LA LUNETA TRASERA

*2

DLC3

*3

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*4

CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE HTR-IG

-

-

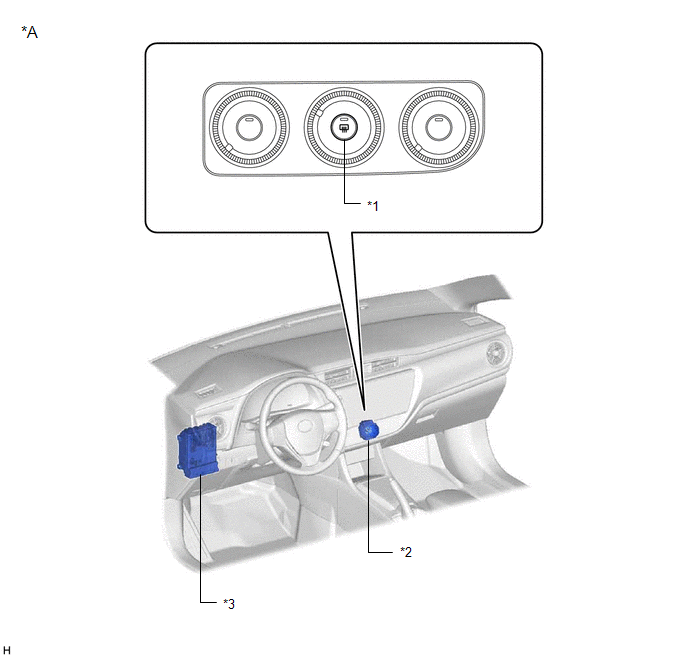

ILUSTRACIÓN

*A

Para sistema de aire acondicionado manual

-

-

*1

INTERRUPTOR DEL DESEMPAÑADOR DE LA LUNETA TRASERA

*2

SUBCONJUNTO DEL SISTEMA DE CONTROL DE LA CALEFACCIÓN N° 2

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE HTR-IG

-

-
