UBICACIÓN DE LAS PIEZAS

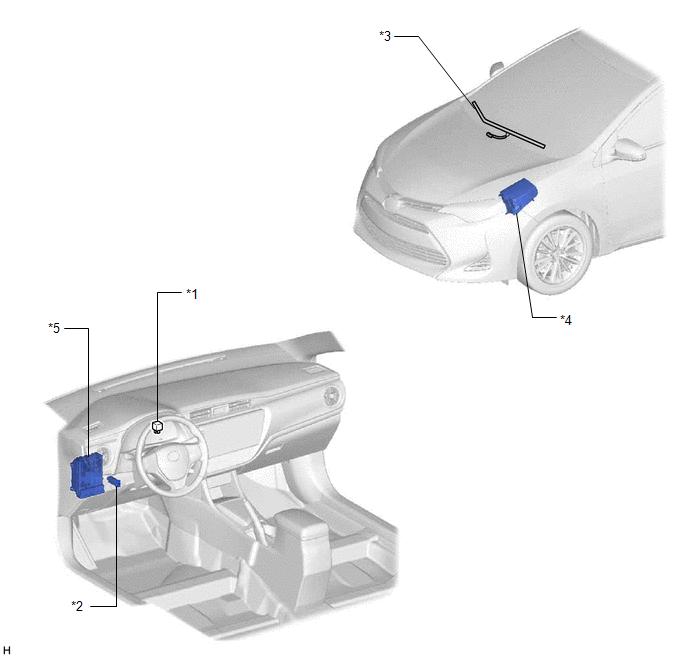

ILUSTRACIÓN

*1

RELÉ DEICER

*2

INTERRUPTOR DEL DISPOSITIVO ANTIHIELO DEL LIMPIAPARABRISAS DELANTERO

*3

CABLE DEL DISPOSITIVO ANTIHIELO DEL PARABRISAS (PARABRISAS)

*4

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE DEICER

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE HTR-IG

-

-
