Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

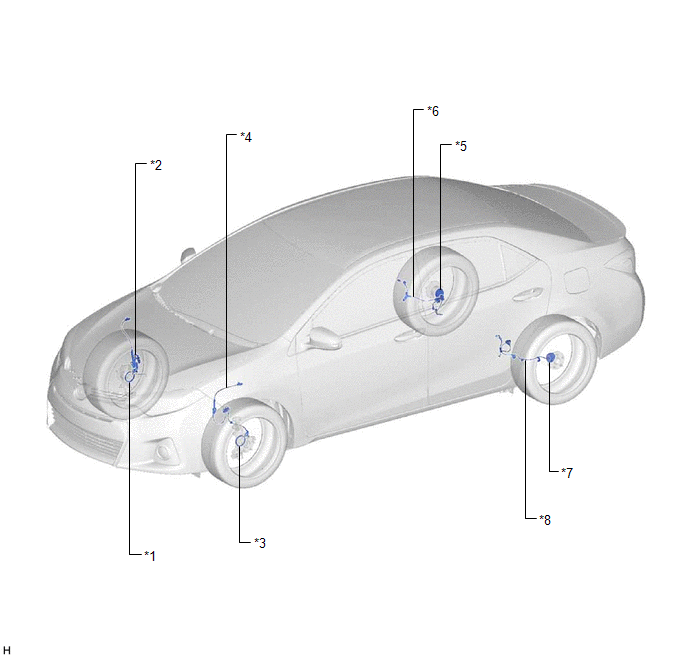

*1

CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

- ROTOR DEL SENSOR DE VELOCIDAD DELANTERO DERECHO

*2

SENSOR DE VELOCIDAD DELANTERO DERECHO

*3

CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

- ROTOR DEL SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*4

SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*5

CONJUNTO DEL CUBO Y COJINETE DERECHO DEL EJE TRASERO

- SENSOR DE VELOCIDAD TRASERO DERECHO

- ROTOR DEL SENSOR DE VELOCIDAD TRASERO DERECHO

*6

CABLE DEL SENSOR DE CONTROL DE DERRAPE DERECHO

*7

CONJUNTO DEL CUBO Y COJINETE IZQUIERDO DEL EJE TRASERO

- SENSOR DE VELOCIDAD TRASERO IZQUIERDO

- ROTOR DEL SENSOR DE VELOCIDAD TRASERO IZQUIERDO

*8

CABLE DEL SENSOR DE CONTROL DE DERRAPE IZQUIERDO

*A

para 2ZR-FAE

*B

Para transeje manual

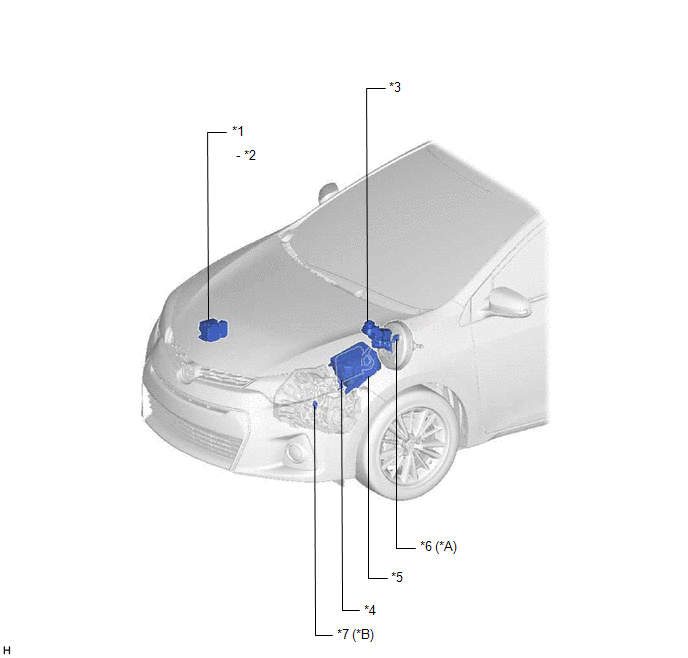

*1

CONJUNTO DEL ACTUADOR DEL FRENO

*2

ECU DE CONTROL DE DERRAPE

*3

SUBCONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

- INTERRUPTOR DE ADVERTENCIA DEL NIVEL DE LÍQUIDO DE FRENOS

*4

ECM

*5

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ABS N° 1

- FUSIBLE ABS N° 2

- FUSIBLE ECU-B N° 2

- RELÉ DE CONTROL DE LAS LUCES DE FRENO (RELÉ STOP LP) (con control de la velocidad de crucero de radar dinámico)

*6

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

*7

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS

-

-

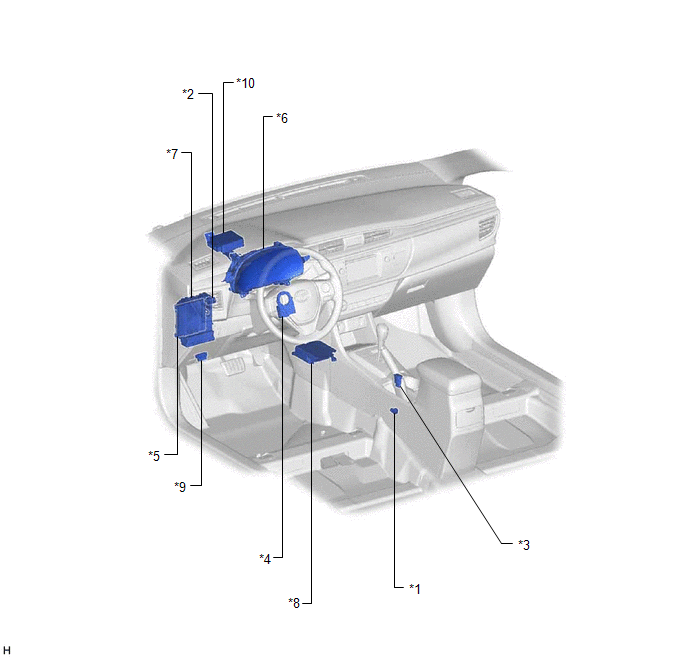

*1

CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*3

INTERRUPTOR VSC OFF

*4

SENSOR DEL ÁNGULO DE DIRECCIÓN

*5

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*6

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- INDICADOR DE ADVERTENCIA ABS

- INDICADOR DE ADVERTENCIA DE LOS FRENOS

- INDICADOR LUMINOSO DE DESACTIVACIÓN VSC

- INDICADOR LUMINOSO TRAC OFF (sin pantalla de información múltiple)

- PANTALLA DE INFORMACIÓN MÚLTIPLE (MENSAJE DE TRAC OFF) (con pantalla de información múltiple)

- INDICADOR LUMINOSO DE DESLIZAMIENTO

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE STOP

- FUSIBLE ECU-IG N° 2

- FUSIBLE ECU-IG N° 3

- FUSIBLE A/B

*8

CONJUNTO DEL SENSOR DEL AIRBAG

- SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN

*9

DLC3

*10

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN
