DESCRIPCIÓN Cuando el
interruptor de encendido está en posición ON, el conjunto del motor del
regulador del elevalunas eléctrico (para la puerta trasera derecha) se
acciona por medio del conjunto del interruptor del regulador del

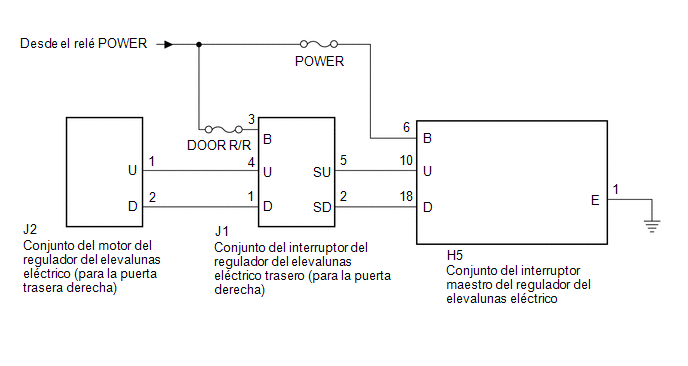

elevalunas eléctrico trasero (para la puerta derecha). DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
- Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
- Compruebe si el interruptor de bloqueo de la ventanilla está en la posición OFF antes de realizar el siguiente procedimiento.
PROCEDIMIENTO
1. | INSPECCIONE
EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR
DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) - BATERÍA) |
(a)
Desconecte el conector J1 del conjunto del interruptor del regulador
del elevalunas eléctrico trasero (para la puerta derecha). (b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester | Estado |
Valor especificado |
J1-3 (B) - Masa de la carrocería |
Interruptor de encendido en posición ON |
11 a 14 V |
MAL |
| REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
OK |
| |
2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) |
(a) Extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero (puerta derecha) .
Haga clic aquí (b) Inspeccione el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha).
Haga clic aquí
MAL |
| SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) |
OK |
| |
3. |
INSPECCIONE
EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL REGULADOR
DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA) - CONJUNTO
DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA
DERECHA)) | (a) Desconecte el conector J2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha).
(b) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Conexión del tester | Estado |
Valor especificado |
J1-4 (U) - J2-1 (U) | Siempre |
Inferior a 1 Ω |
J1-1 (D) - J2-2 (D) | Siempre |
Inferior a 1 Ω |
J1-4 (U) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
J1-1 (D) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
J2-1 (U) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
J2-2 (D) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
MAL |
| REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
OK |
| |
4. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
(a) Retire el conjunto del interruptor maestro del regulador del elevalunas eléctrico.
Haga clic aquí (b) Revise el conjunto del interruptor maestro del regulador del elevalunas eléctrico.
Haga clic aquí
MAL |
| SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
OK |
| |
5. |
INSPECCIONE
EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO INTERRUPTOR MAESTRO DEL
REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL INTERRUPTOR DEL
REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA)) |
(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Conexión del tester | Estado |
Valor especificado |
H5-10 (U) - J1-5 (SU) |
Siempre | Inferior a 1 Ω |
H5-18 (D) - J1-2 (SD) |
Siempre | Inferior a 1 Ω |
H5-10 (U) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
H5-18 (D) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
J1-5 (SU) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
J1-2 (SD) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
OK |
| SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA DERECHA) |
MAL |
| REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR | |
