Toyota Corolla Manual de Taller: La función de subida/bajada automática (AUTO UP / DOWN) del elevalunas eléctrico del lado del conductor no funciona con el interruptor maestro del elevalunas eléctrico

Toyota Corolla Manual de Taller / Exterior del vehículo / Ventanillas / Cristales / Sistema De Elevalunas ElÉctrico / La función de subida/bajada automática (AUTO UP / DOWN) del elevalunas eléctrico del lado del conductor no funciona con el interruptor maestro del elevalunas eléctrico

DESCRIPCIÓN

Si las funciones de subida y bajada manuales funcionan con normalidad pero las funciones de subida y bajada automáticas no, es posible que el modo a prueba de fallos no funcione.

Si no se ha inicializado el elevalunas eléctrico, las funciones de subida y bajada automática no funcionarán.

Haga clic aquí

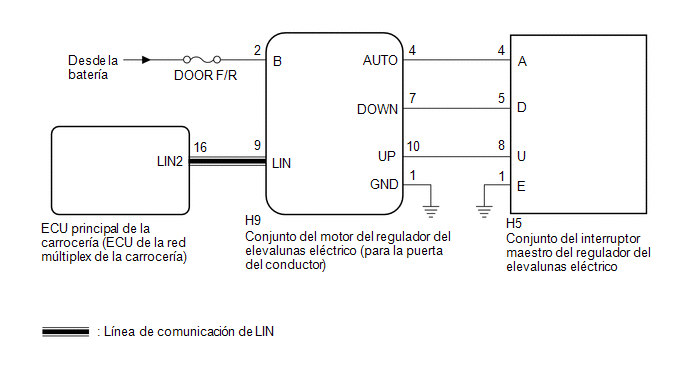

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • El sistema de elevalunas eléctrico emplea un sistema de comunicación LIN Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Localice la avería del sistema de elevalunas eléctrico una vez se haya asegurado de que el sistema de comunicaciones funciona correctamente.

    Haga clic aquí

  • Si el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.

    Haga clic aquí

  • Cuando la ECU determina que el conjunto del motor del regulador del elevalunas eléctrico (de la puerta del conductor) tiene una avería, se almacena el DTC B2311.
  • Una vez que la función de protección de la retención haya funcionado, la función de subida automática no se activará la primera vez que se acciona el interruptor de subida automática del elevalunas eléctrico. La función automática funcionará con normalidad después de que se accione por primera vez el interruptor del elevalunas eléctrico.

OBSERVACIÓN:

Si el sensor de impulsos integrado en el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) no funciona correctamente, el sistema de elevalunas eléctrico entrará en modo a prueba de fallos. Las funciones de subida y bajada remotas no funcionan en el modo a prueba de fallos No obstante, el elevalunas eléctrico puede cerrarse manteniendo pulsado el conjunto del interruptor maestro del regulador del elevalunas eléctrico en la posición AUTO UP y abrirse manualmente pulsando el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

PROCEDIMIENTO

1.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > D-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

D Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor automático del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor automático del elevalunas eléctrico de la puerta del conductor se acciona

-

Body Electrical > D-Door Motor > Data List

Pantalla del tester

D Door P/W Auto SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

MAL

IR AL PUNTO 4

OK

2.

LLEVE A CABO LA INICIALIZACIÓN (PARA LA PUERTA DEL CONDUCTOR)

(a) Inicialice el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

Haga clic aquí

SIGUIENTE

3.

INSPECCIONE EL SISTEMA DE ELEVALUNAS ELÉCTRICO (FUNCIÓN DE SUBIDA / BAJADA AUTOMÁTICA)

(a) Compruebe que el elevalunas eléctrico de la puerta del lado del conductor se mueve cuando la función se acciona la función de subida/bajada automática del conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

OK:

La función de subida y bajada automática de la puerta del conductor funciona con normalidad.

OK

FIN DE LA INSPECCIÓN (PROBLEMA DEBIDO A FALLO DURANTE LA INICIALIZACIÓN)

MAL

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Retire el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

(b) Revise el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR))

(a) Desconecte el conector H9 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

H5-4 (A) - H9-4 (AUTO)

Siempre

Inferior a 1 Ω

H5-4 (A) - Masa de la carrocería

Siempre

10 kΩ o superior

H9-4 (AUTO) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
