INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA IZQUIERDA)

(a) Compruebe la función del interruptor.

(1) Mida la resistencia según los valores de la siguiente tabla cuando accione el interruptor.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1 (D) - 2 (SD)	Arriba	Inferior a 1 Ω
3 (B) - 4 (U)	Arriba	Inferior a 1 Ω
1 (D) - 2 (SD)	Desactivado	Inferior a 1 Ω
4 (U) - 5 (SU)	Desactivado	Inferior a 1 Ω
4 (U) - 5 (SU)	Abajo	Inferior a 1 Ω
1 (D) - 3 (B)	Abajo	Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda).

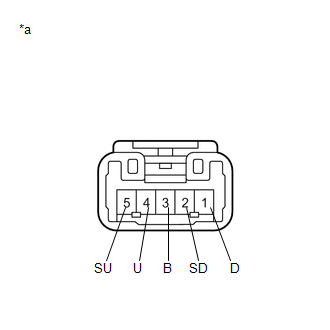

*a	Componente no conectado al mazo de cables (Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta izquierda))

2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (PARA LA PUERTA DERECHA)

(a) Compruebe la función del interruptor.

(1) Mida la resistencia según los valores de la siguiente tabla cuando accione el interruptor.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1 (D) - 2 (SD)	Arriba	Inferior a 1 Ω
3 (B) - 4 (U)	Arriba	Inferior a 1 Ω
1 (D) - 2 (SD)	Desactivado	Inferior a 1 Ω
4 (U) - 5 (SU)	Desactivado	Inferior a 1 Ω
4 (U) - 5 (SU)	Abajo	Inferior a 1 Ω
1 (D) - 3 (B)	Abajo	Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha).

*a	Componente no conectado al mazo de cables Conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta trasera derecha))
