Toyota Corolla Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTRUCCIONES DE REPARACIÓN

Haga clic aquí

2. COLOQUE LA CINTA DE REVESTIMIENTO N° 2

Haga clic aquí

3. INSTALE LA MOLDURA DELANTERA DEL MARCO DE LAS VENTANILLAS TRASERAS

Haga clic aquí

4. INSTALE EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

Haga clic aquí

5. INSTALE EL GUARDAPOLVO DE LA PUERTA TRASERA

(a) Enganche las 4 garras e instale 2 sellos del guardapolvo de la puerta trasera nuevos.

6. INSTALE EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA TRASERA

(a) Enganche las 2 garras para instalar los 2 elementos amortiguadores nuevos del panel de la puerta trasera.

7. INSTALE EL CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

(a) Enganche las 2 garras e instale un nuevo clip de la moldura del marco de las ventanillas.

8. INSTALE EL SUBCONJUNTO DEL MARCO DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Aplique grasa multiusos en las piezas deslizantes del subconjunto del bastidor de la manilla exterior de la puerta trasera.

(b) Enganche la garra.

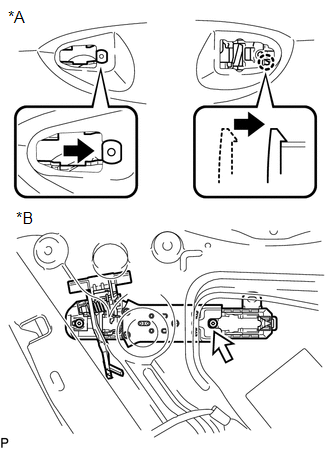

*A

Exterior

*B

Interior

(c) Utilice una llave de cubo "TORX" T30 para instalar el subconjunto del soporte de la manilla exterior de la puerta trasera con el tornillo.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

9. INSTALE LA ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Enganche las 2 garras para instalar la almohadilla trasera de la manilla exterior de la puerta trasera.

10. INSTALE LA ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Enganche las 3 garras para instalar la almohadilla de la manilla exterior delantera de la puerta trasera.

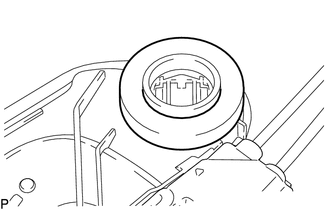

11. INSTALE EL CONJUNTO EXTERIOR DE LA MANILLA DE LA PUERTA TRASERA

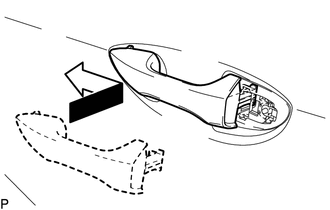

(a) Inserte el extremo delantero del conjunto exterior de la manilla de la puerta trasera en el subconjunto del marco de la manilla exterior de la puerta trasera.

AVISO:

Si la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera no se tira y se sujeta mientras se instala la manilla exterior, la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera interferirá con el subconjunto de la manilla exterior y dañará la placa de desbloqueo.

(b) Inserte el extremo trasero del conjunto exterior de la manilla de la puerta trasera en el subconjunto del bastidor de la manilla exterior de la puerta trasera. A continuación, deslice el conjunto de la manilla exterior de la puerta trasera hacia la parte delantera del vehículo para instalarlo.

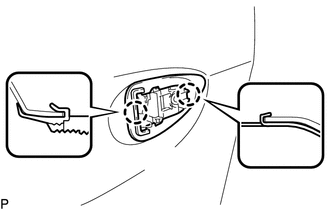

12. INSTALE LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

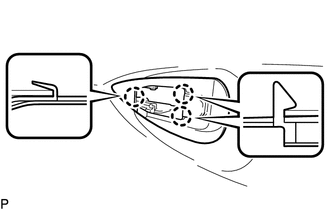

(a) Enganche la garra.

(b) Utilice una llave de cubo "TORX" T30 para instalar la tapa de la manilla exterior de la puerta trasera con el tornillo.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

13. INSTALE EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

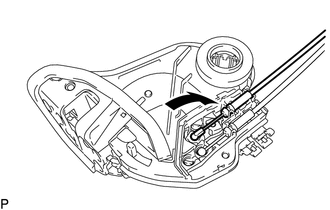

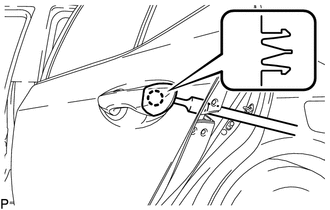

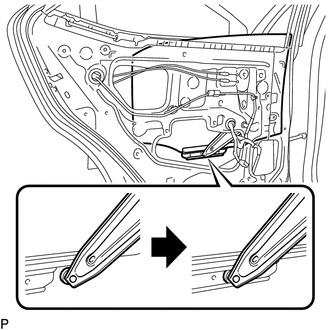

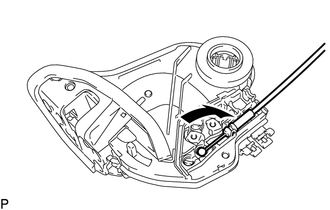

(a) Coloque el conjunto del cable de la cerradura interior de la puerta trasera como se muestra en la ilustración.

14. INSTALE EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA

(a) Coloque el conjunto del cable de control remoto de la cerradura de la puerta trasera como se muestra en la ilustración.

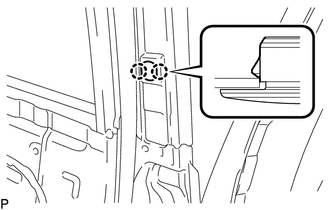

(b) Enganche las 2 garras como se muestra en la ilustración.

15. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

AVISO:

  • Si vuelve a utilizar el conjunto de la cerradura de las puertas traseras con motor, sustituya el sello del mazo de cables de la cerradura por uno nuevo.
  • No permita que se adhiera grasa o polvo a la superficie de instalación del sello del mazo de cables de la cerradura de la puerta.
  • Si se vuelve a utilizar el sello del mazo de cables de la cerradura de la puerta o si dicho sello está dañado, puede introducirse agua. Esto puede provocar una avería en el conjunto de la cerradura de la puerta trasera con motor.

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta trasera con motor.

(b) Si vuelve a utilizar el conjunto de la cerradura de la puerta trasera con motor:

(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta trasera con motor.

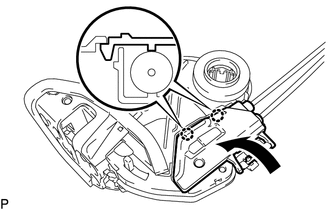

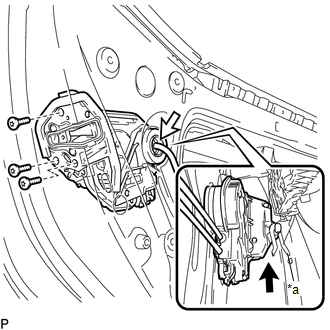

(c) Conecte el conjunto de la cerradura de la puerta trasera con motor a la placa de desbloqueo de la manilla exterior de la puerta trasera y ajústela al panel de la puerta trasera.

OBSERVACIÓN:

Asegúrese de que la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera esté bien conectada al conjunto de la cerradura de las puertas traseras con motor.

*a

Placa de desbloqueo

(d) Instale el conjunto de la cerradura de la puerta trasera con motor con los 3 tornillos con una llave de cubo "TORX" T30.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(e) Conecte el conector.

16. INSTALE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

AVISO:

El brazo del regulador debe encontrarse por debajo de la posición intermedia al instalar el conjunto del motor del regulador del elevalunas eléctrico trasero.

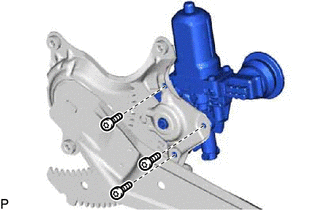

(a) Utilice una llave de cubo "TORX" T25 para instalar el conjunto del motor del regulador del elevalunas eléctrico trasero con los 3 tornillos en el subconjunto del regulador de la ventanilla de la puerta trasera.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

OBSERVACIÓN:

Si sustituye un conjunto del motor del regulador del elevalunas eléctrico trasero, el conjunto del motor del regulador del elevalunas eléctrico nuevo utiliza tornillos autorroscantes para perforar los nuevos orificios de instalación al insertar los tornillos.

17. COLOQUE EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Aplique grasa multiusos a las piezas deslizantes del conjunto del regulador de la ventanilla de la puerta trasera.

(b) Instale el perno provisional al conjunto del regulador de la ventanilla de la puerta trasera.

(c) Instale provisionalmente el conjunto del regulador de la ventanilla trasera.

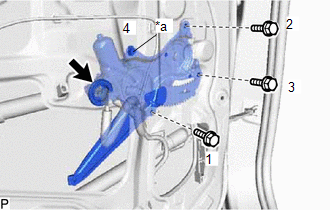

*a

Perno provisional

(d) Apriete el perno provisional y los 3 pernos para instalar el conjunto del regulador de la ventanilla de la puerta trasera.

OBSERVACIÓN:

Apriete los pernos en el orden indicado en la ilustración.

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(e) Conecte el conector.

18. COLOQUE EL ELEMENTO AMORTIGUADOR DE REFUERZO DE LA PUERTA TRASERA (con elemento amortiguador de refuerzo)

(a) Enganche las 2 guías.

Cinta adhesiva de doble cara

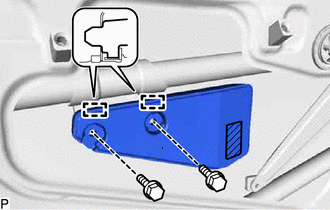

(b) Coloque un nuevo elemento amortiguador de refuerzo de la puerta trasera con los 2 pernos.

19. INSTALE EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

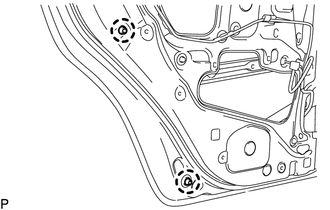

(a) Enganche el clip para instalar un nuevo embellecedor del marco de la puerta trasera.

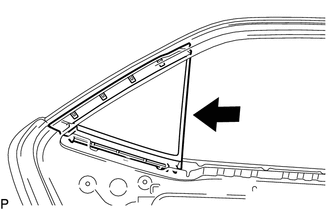

20. INSTALE EL SUBCONJUNTO DE LA VENTANILLA TRASERA

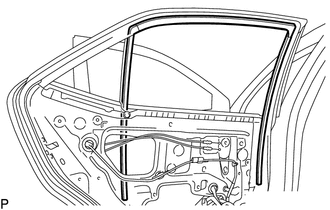

(a) Instale el subconjunto de la ventanilla trasera deslizándolo como se muestra en la ilustración.

21. INSTALE EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

(a) Instale el cristal de la ventanilla lateral trasera en la banda protectora.

(b) Coloque el cristal de la ventanilla lateral trasera junto con la banda protectora de la ventanilla lateral trasera como se muestra en la ilustración.

22. INSTALE EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Coloque el subconjunto inferior trasero del bastidor de la ventanilla de la puerta trasera con el tornillo y 2 pernos.

23. COLOQUE LA JUNTA DE VENTILACIÓN DE LA PUERTA TRASERA N° 1

(a) Instale la junta de ventilación de la puerta trasera n° 1.

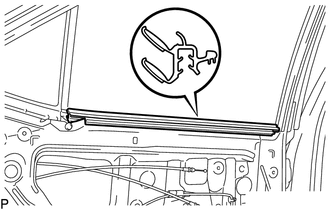

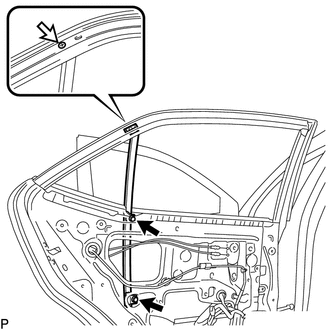

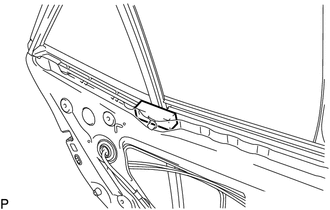

24. INSTALE EL CARRIL DE LA VENTANILLA TRASERA

(a) Instale el carril del cristal de la ventanilla trasera.

25. INSTALE LA BANDA PROTECTORA DE LA PUERTA TRASERA

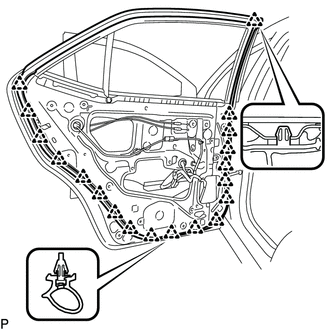

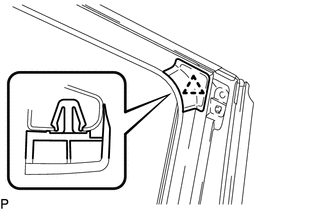

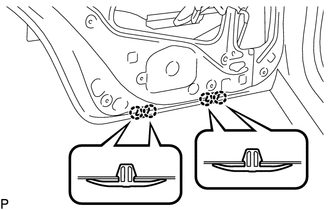

(a) Enganche los 19 clips para instalar la banda protectora de la puerta trasera.

26. INSTALE EL CONJUNTO DE TIRANTE DE LA PUERTA TRASERA

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto del tirante de la puerta trasera.

(b) Aplique adhesivo a las roscas del perno (A).

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

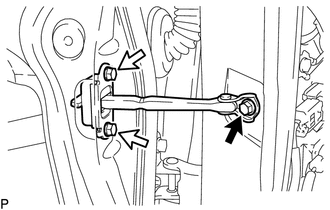

(c) Instale el conjunto del tirante de la puerta trasera con 3 pernos.

Perno (A)

Perno (B)

Torque:

Perno (A) :

30 N·m {306 kgf·cm, 22 ft·lbf}

Perno (B) :

8.0 N·m {82 kgf·cm, 71 in·lbf}

27. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

(a) Aplique cinta de butilo nueva en el panel de la puerta trasera.

(b) Pase el conjunto del cable de control remoto de la cerradura de la puerta trasera y el conjunto del cable de la cerradura interior de la puerta trasera y cada conector a través de una nueva cubierta del orificio de servicio de la puerta trasera.

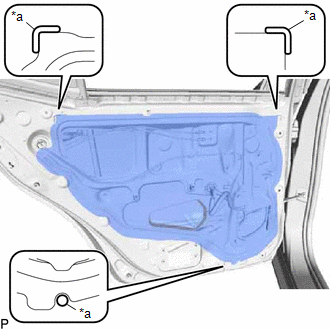

*a

Punto de referencia

(c) Acople la tapa del orificio de mantenimiento de la puerta trasera según los puntos de referencia del panel de la puerta.

AVISO:

Instale con firmeza la cubierta del orificio de servicio de la puerta trasera sin que se formen arrugas ni burbujas de aire.

28. COLOQUE EL SUBCONJUNTO DEL REFUERZO DEL PANEL INTERIOR DE LA PUERTA TRASERA (con refuerzo)

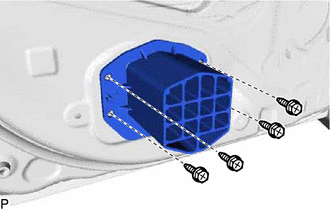

(a) Coloque el subconjunto del refuerzo del panel interior de la puerta trasera con los 4 tornillos.

29. INSTALE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS TRASERAS

(a) Instale la banda protectora del cristal interior de la ventanilla trasera.

30. INSTALE EL SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

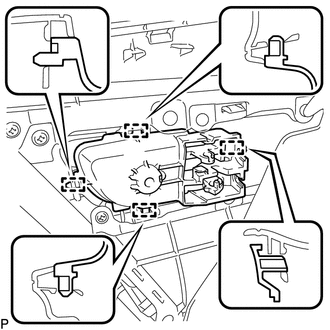

(a) Enganche las 4 guías y coloque el subconjunto de la manilla interior de la puerta trasera en el subconjunto de la placa de guarnición de la puerta trasera.

31. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

(a) Conecte el conjunto del cable de control remoto del bloqueo y el conjunto del cable de la cerradura interior de puertas traseras.

*1

Conjunto del cable de la cerradura interior de la puerta trasera

*2

Conjunto del cable de control remoto de la cerradura de las puertas traseras

(b) Enganche las 5 garras e instale provisionalmente el subconjunto de la placa de guarnición de la puerta trasera.

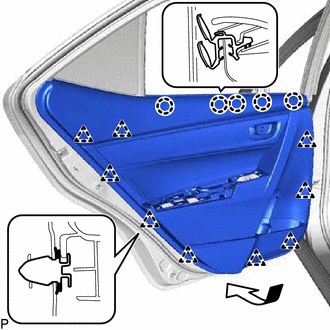

(c) Enganche los 9 clips e instale el subconjunto de la placa de guarnición de la puerta trasera tal como se muestra en la ilustración.

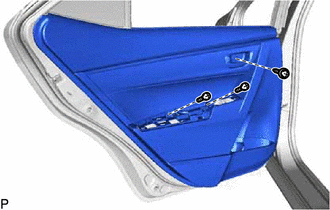

(d) Instale los 3 tornillos.

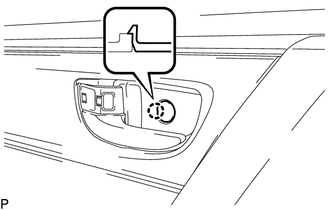

(e) Enganche la garra y cierre la cubierta.

32. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

(a) Conecte el conector.

(b) Enganche las 4 guías, las 2 garras y el clip, e instale el conjunto del interruptor del regulador del elevalunas eléctrico trasero con el panel base del reposabrazos de la puerta trasera.

33. INSTALE EL CONJUNTO DEL REPOSABRAZOS TRASERO

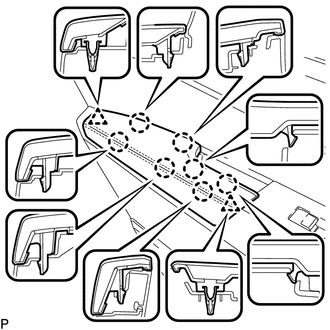

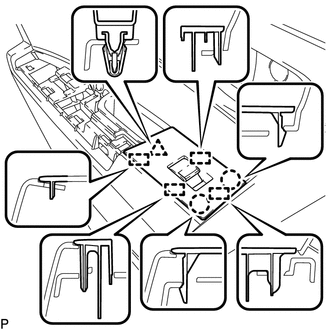

(a) Enganche las 7 garras y los 2 clips, e instale el conjunto del reposabrazos trasero.

34. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

35. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí

    Ajuste
