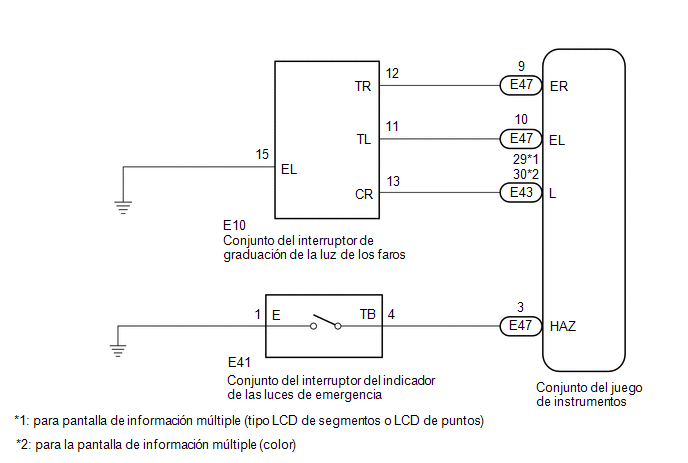

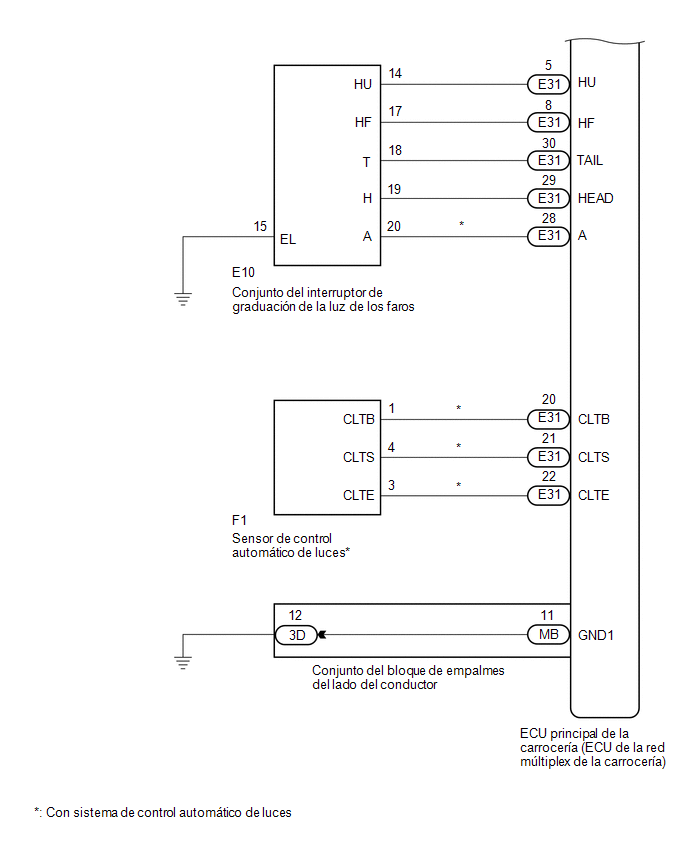

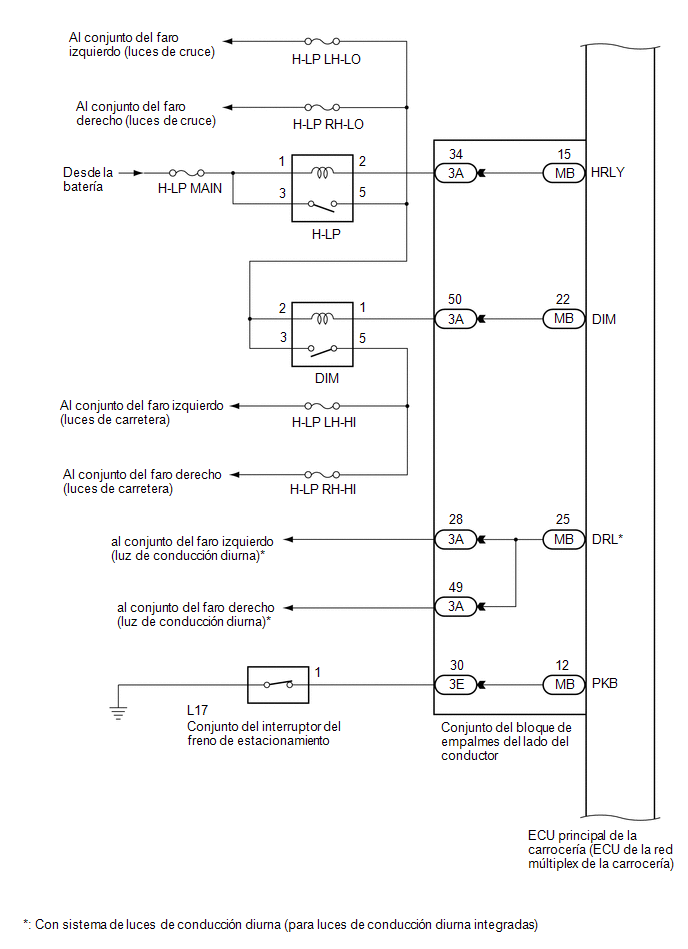

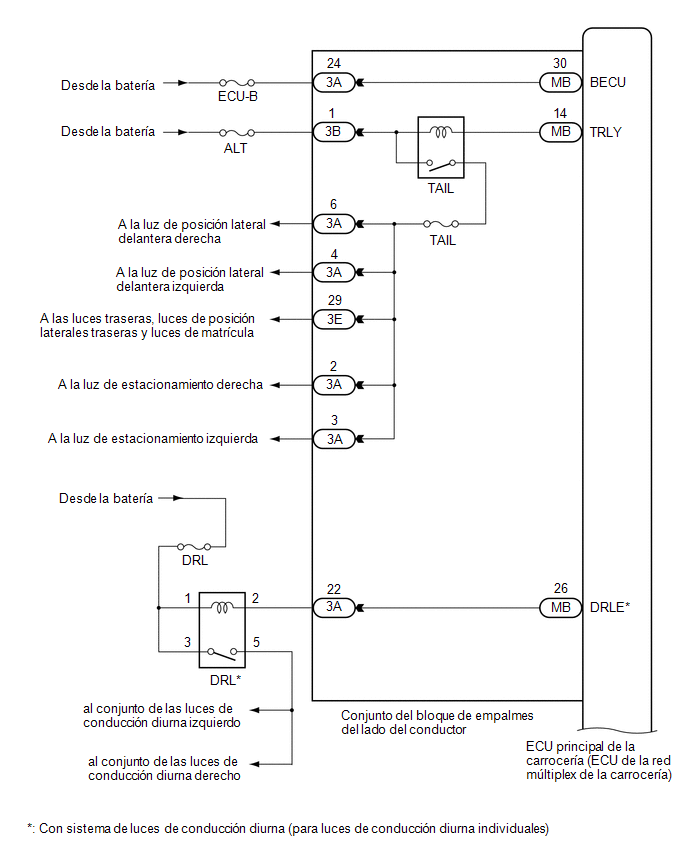

Toyota Corolla Manual de Taller: Diagrama Del Sistema

UbicaciÓn De Las Piezas

DescripciÓn Del Sistema
