Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

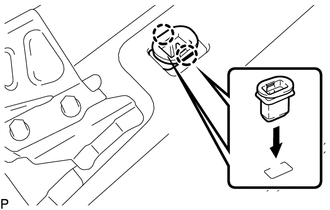

(a) Enganche las 2 garras e instale el gancho de bloqueo del cojín del asiento trasero como se muestra en la ilustración. AVISO: Si el gancho de bloqueo del cojín del asiento trasero se deteriora o se daña, sustitúyalo por uno nuevo. OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo.

2. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

(a) Coloque el conjunto del cojín del asiento trasero en el habitáculo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(b) Pase los 2 cinturones interiores del asiento trasero por la ranura del conjunto del cojín del asiento trasero como se muestra en la ilustración.

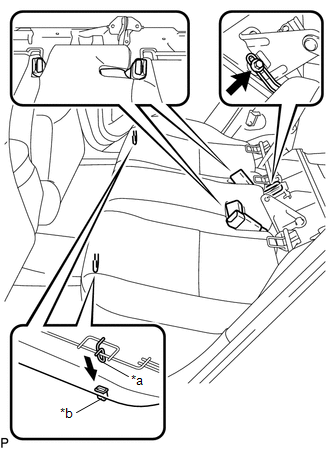

*a Gancho del bastidor del cojín del asiento trasero *b Gancho de bloqueo del cojín del asiento trasero

(c) Enganche los 2 ganchos del bastidor del cojín del asiento trasero con los ganchos de bloqueo del cojín del asiento trasero como se muestra en la ilustración.

(d) Instale el conjunto del cojín del asiento trasero con el perno.

Torque:

7.8 N·m {80 kgf·cm, 69 in·lbf}

(e) Asegúrese de que el conjunto del cojín del asiento trasero está firmemente instalado.

3. INSTALE EL CONJUNTO DEL RESPALDO TRASERO IZQUIERDO

(a) Coloque el conjunto del respaldo del asiento trasero izquierdo en la cabina.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(b) Enganche las 2 guías.

(c) Instale el conjunto del respaldo del asiento trasero izquierdo con los 2 pernos.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

(d) Coloque los 2 clips.

4. INSTALE EL CONJUNTO DEL RESPALDO TRASERO DERECHO

(a) Coloque el conjunto del respaldo del asiento trasero derecho en la cabina.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(b) Enganche las 2 guías.

(c) Instale el conjunto del respaldo del asiento trasero derecho con los 2 pernos.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

(d) Coloque los 2 clips.

5. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

6. INSTALE LA CUBIERTA DE LA RUEDA DE REPUESTO

(a) Instale la cubierta de la rueda de repuesto.
