Componentes

COMPONENTES

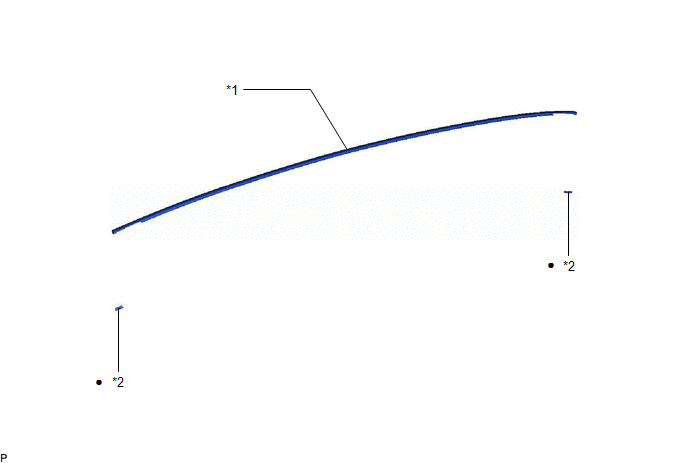

ILUSTRACIÓN

*1

MOLDURA CENTRAL DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

*2

CLIP DE LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO N° 1

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA MOLDURA CENTRAL DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

OBSERVACIÓN:

Al extraer el centro de la moldura del acabado lateral del vierteaguas del techo, caliente la carrocería del vehículo y el centro de la moldura del acabado lateral del vierteaguas del techo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Moldura del acabado lateral del vierteaguas del techo central

20 a 30°C (68 a 86°F)

AVISO:

No caliente excesivamente la carrocería del vehículo o la moldura del acabado lateral del vierteaguas del techo central.

(a) Caliente el centro de la moldura del acabado lateral del vierteaguas del techo central con una lámpara térmica.

(b) Coloque cinta protectora alrededor del centro de la moldura del acabado lateral del vierteaguas del techo.

Cinta protectora

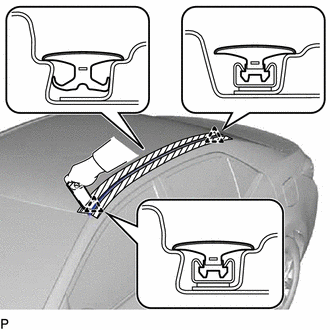

(c) Utilice un extractor de molduras para desenganchar los 2 pasadores de la moldura del acabado lateral del vierteaguas del techo n° 1 y extraiga la moldura del acabado lateral del vierteaguas del techo central.

AVISO:

  • No extraiga los clips n° 1 de la moldura del acabado lateral del vierteaguas del techo.
  • Si se daña un clip n° 1 de la moldura del acabado lateral del vierteaguas del techo o no se cae, sustitúyalo por uno nuevo.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CLIP DE LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO N° 1

AVISO:

Cuando instale una nuevo clip n° 1 de la moldura del acabado lateral del vierteaguas del techo, quite la cinta adhesiva doble que queda en los que los clips n° 1 de la moldura del acabado lateral del vierteaguas del techo se colocarán en la carrocería del vehículo y limpie esta última con un disolvente que no deje residuos.

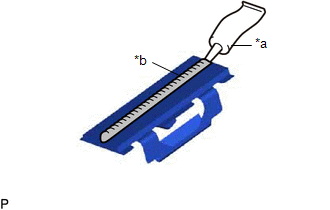

(a) Coloque una capa de adhesivo (3M DP-105 o equivalente) de 2 a 3 mm (0.0787 a 0.118 pulg.) desde el tubo hasta los 2 nuevos clips n° 1 de la moldura del acabado lateral del vierteaguas del techo.

OBSERVACIÓN:

Resistencia del adhesivo (resistencia a la tracción): 13.7 MPa (140.0 kgf/cm2, 1,987 lb/pulg2) o más (a una temperatura de 23°C (73°F)).

*a

Adhesivo

*b

Capa de adhesivo 2 a 3 mm

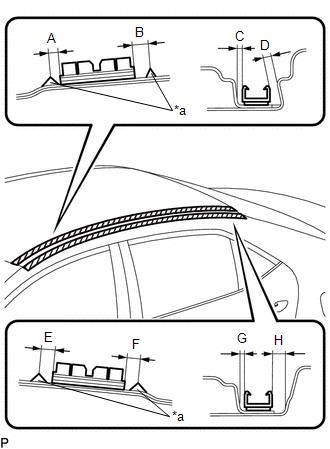

(b) Coloque los clips n° 1 de la moldura de acabado del vierteaguas del techo en las posiciones del panel del techo que se muestran en la ilustración. Determine la posición y presione firmemente para colocar los 2 clips n° 1 de la moldura del acabado lateral del vierteaguas del techo después de aplicar una capa fina de adhesivo (3M DP-105 o equivalente).

Tamaño estándar

Dimensiones

Medida

A

2.9 mm (0.114 pulg.)

B

4.8 mm (0.189 pulg.)

C

1.5 mm (0.0591 pulg.)

D

2.5 mm (0.0984 pulg.)

E

4.1 mm (0.161 pulg.)

F

4.0 mm (0.157 pulg.)

G

1.3 mm (0.0512 pulg.)

H

3.8 mm (0.150 pulg.)

*a

Parte saliente

(c) Coloque la moldura del acabado lateral del vierteaguas del techo central cuando hayan transcurrido 20 minutos o más desde que presionó e instaló los 2 clips de la moldura del acabado lateral del vierteaguas del techo n° 1.

OBSERVACIÓN:

  • Tiempo de endurecimiento inicial: 20 minutos
  • Tiempo de endurecimiento total: 48 horas

2. INSTALE LA MOLDURA CENTRAL DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

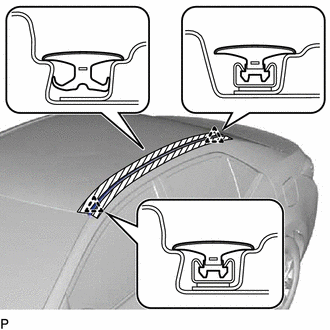

(a) Enganche los 2 clips n° 1 de la moldura del acabado lateral del vierteaguas del techo y coloque la moldura central del acabado lateral del vierteaguas del techo.

    InstalaciÓn
