Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

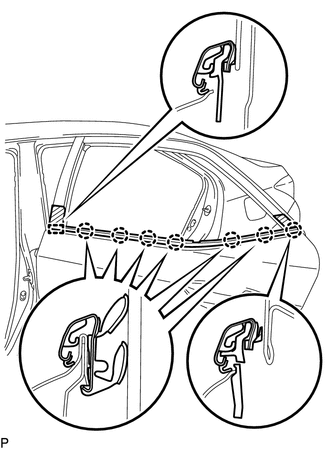

(a) Para tipo de resina:

(1) Enganche las 8 garras para instalar el conjunto de la moldura de la puerta trasera.

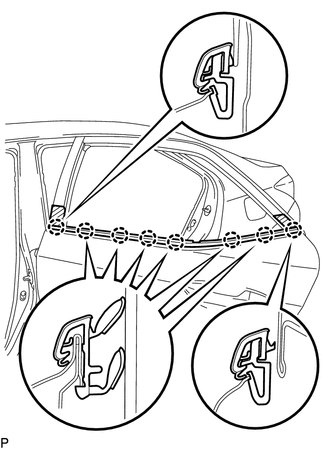

(b) Para tipo de revestimiento:

(1) Enganche la guía y las 7 garras para instalar el conjunto de la moldura de la puerta trasera.

2. INSTALE EL SUBCONJUNTO DE LA VENTANILLA TRASERA

Haga clic aquí

3. INSTALE EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

Haga clic aquí

4. INSTALE EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

5. INSTALE EL CARRIL DE LA VENTANILLA TRASERA

Haga clic aquí

6. CONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA

(a) Enganche el clip y conecte la banda protectora de la puerta trasera.

7. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aquí

8. INSTALE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS TRASERAS

Haga clic aquí

9. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

10. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

11. INSTALE EL CONJUNTO DEL REPOSABRAZOS TRASERO

Haga clic aquí

12. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

13. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO

Haga clic aquí

14. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí
