Toyota Corolla Manual de Taller: Cámara trasera desconectada (C1622)

DESCRIPCIÓN

Este DTC se almacena si el conjunto del receptor de radio y pantalla*1 o el conjunto del receptor de navegación*2 determina que las señales o las líneas de señal entre el conjunto del receptor de radio y pantalla*1 o el conjunto del receptor de navegación*2 y el conjunto de la cámara de televisión no son normales como resultado de la autocomprobación.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1622

Cámara trasera desconectada

Circuito abierto o cortocircuito en la señal del conjunto de la cámara de televisión

  • Mazo de cables o conector
  • Conjunto de la cámara de televisión
  • Conjunto del receptor de radio y pantalla*1
  • Conjunto del receptor de navegación*2
  • *1: Sin sistema de navegación
  • *2: Con sistema de navegación

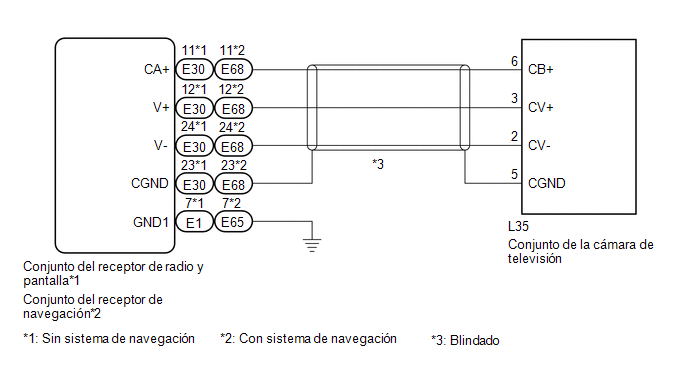

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

CONFIRME EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado

Vaya a

Sin sistema de navegación

A

Con sistema de navegación

B

B

IR AL PUNTO 5

A

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CÁMARA DE TELEVISIÓN)

(a) Desconecte el conector E30 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector del conjunto de la cámara de televisión L35.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E30-11 (CA+) - L35-6 (CB+)

Siempre

Inferior a 1 Ω

E30-12 (V+) - L35-3 (CV+)

Siempre

Inferior a 1 Ω

E30-24 (V-) - L35-2 (CV-)

Siempre

Inferior a 1 Ω

E30-23 (CGND) - L35-5 (CGND)

Siempre

Inferior a 1 Ω

E30-11 (CA+) - Masa de la carrocería

Siempre

10 kΩ o superior

E30-12 (V+) - Masa de la carrocería

Siempre

10 kΩ o superior

E30-24 (V-) - Masa de la carrocería

Siempre

10 kΩ o superior

E30-23 (CGND) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Conecte de nuevo el conector del receptor del conjunto de radio y pantalla E30.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E30-24 (V-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E30-23 (CGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

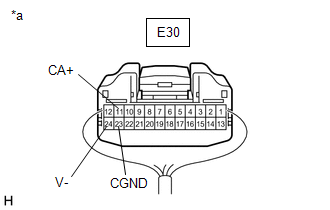

*a

Componente conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E30-11 (CA+) - E30-23 (CGND)

Interruptor de encendido en posición ACC

5.5 a 7.05 V

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OK

4.

INSPECCIONE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN

(a) Conecte de nuevo el conector del conjunto de la cámara de televisión L35.

(b) Con ayuda de un osciloscopio, compruebe la forma de onda del conjunto de la cámara de televisión.

OBSERVACIÓN:

Se utiliza un conector impermeable para el conjunto de la cámara de televisión. Por tanto, Inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.

OK:

La forma de onda es similar a la mostrada en la ilustración.

Elemento

Contenido

Terminal de medición

E30-12 (V+) - E1-7 (GND1)

Configuración de medición

200 mV/DIV., 50 µs/DIV.

Estado

Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

  • La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión.
  • Cuando el interruptor de encendido está en posición ACC se emite la forma de onda de vídeo constantemente.

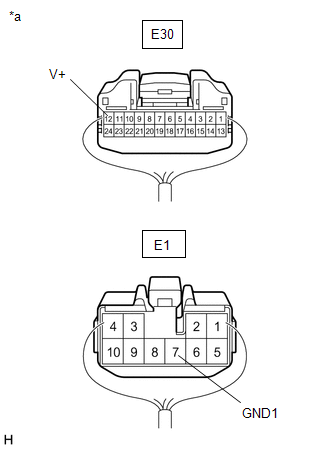

*a

Componente conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)

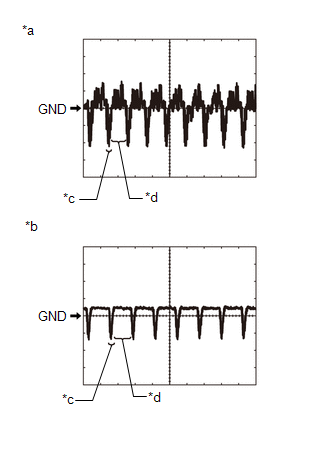

*a

Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)

*b

Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)

*c

Señal de sincronización

*d

Forma de onda de vídeo

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

SUSTITUYA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE NAVEGACIÓN - CONJUNTO DE LA CÁMARA DE TELEVISIÓN)

(a) Desconecte el conector E68 del conjunto del receptor de navegación.

(b) Desconecte el conector del conjunto de la cámara de televisión L35.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E68-11 (CA+) - L35-6 (CB+)

Siempre

Inferior a 1 Ω

E68-12 (V+) - L35-3 (CV+)

Siempre

Inferior a 1 Ω

E68-24 (V-) - L35-2 (CV-)

Siempre

Inferior a 1 Ω

E68-23 (CGND) - L35-5 (CGND)

Siempre

Inferior a 1 Ω

E68-11 (CA+) - Masa de la carrocería

Siempre

10 kΩ o superior

E68-12 (V+) - Masa de la carrocería

Siempre

10 kΩ o superior

E68-24 (V-) - Masa de la carrocería

Siempre

10 kΩ o superior

E68-23 (CGND) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

COMPRUEBE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

(a) Vuelva a conectar el conector E68 del conjunto del receptor de navegación.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E68-24 (V-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E68-23 (CGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

*a

Componente conectado al mazo de cables

(Conjunto del receptor de navegación)

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E68-11 (CA+) - E68-23 (CGND)

Interruptor de encendido en posición ACC

5.5 a 7.05 V

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

OK

7.

INSPECCIONE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN

(a) Conecte de nuevo el conector del conjunto de la cámara de televisión L35.

(b) Con ayuda de un osciloscopio, compruebe la forma de onda del conjunto de la cámara de televisión.

OBSERVACIÓN:

Se utiliza un conector impermeable para el conjunto de la cámara de televisión. Por tanto, inspeccione la forma de onda en el conjunto del receptor de navegación con el conector conectado.

OK:

La forma de onda es similar a la mostrada en la ilustración.

Elemento

Contenido

Terminal de medición

E68-12 (V+) - E65-7 (GND1)

Configuración de medición

200 mV/DIV., 50 µs/DIV.

Estado

Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

  • La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión.
  • Cuando el interruptor de encendido está en posición ACC se emite la forma de onda de vídeo constantemente.

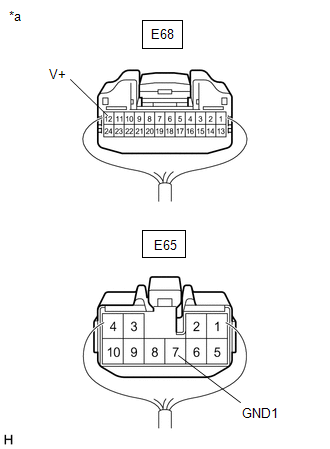

*a

Componente conectado al mazo de cables

(Conjunto del receptor de navegación)

*a

Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)

*b

Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)

*c

Señal de sincronización

*d

Forma de onda de vídeo

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

MAL

SUSTITUYA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN
