Toyota Corolla Manual de Taller: Componentes

COMPONENTES

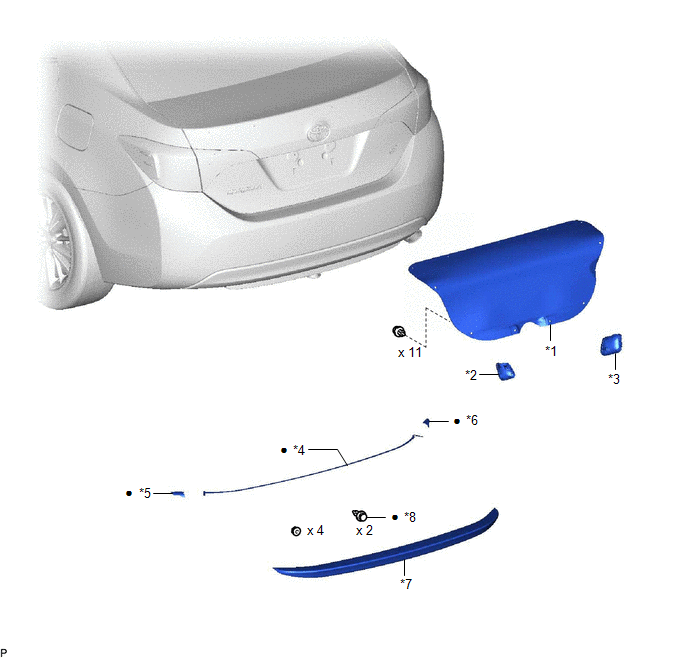

ILUSTRACIÓN

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

*3

CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

*4

CINTA SUPERIOR DEL DEFLECTOR TRASERO N° 1

*5

PROTECTOR IZQUIERDO DEL DEFLECTOR TRASERO

*6

PROTECTOR DEL DEFLECTOR TRASERO DERECHO

*7

SUBCONJUNTO DEL DEFLECTOR TRASERO

*8

CLIP

Pieza no reutilizable

-

-

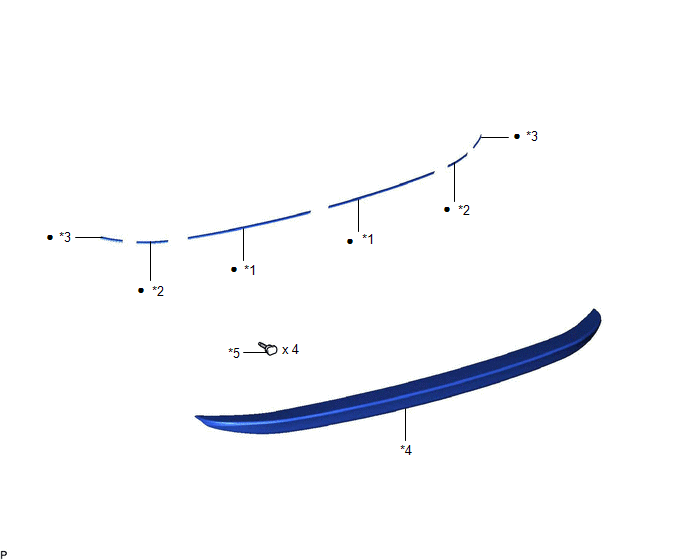

ILUSTRACIÓN

*1

PROTECTOR DEL DEFLECTOR TRASERO N° 1

*2

PROTECTOR DEL DEFLECTOR TRASERO N° 2

*3

PROTECTOR DEL DEFLECTOR TRASERO N° 3

*4

DEFLECTOR TRASERO

*5

ESPÁRRAGO PRISIONERO

-

-

Pieza no reutilizable

-

-

    Deflector Trasero

    ExtracciÓn
