Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

2. EXTRAIGA LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DEL DEFLECTOR TRASERO

OBSERVACIÓN:

Al extraer el subconjunto del deflector trasero, caliente la carrocería del vehículo y el subconjunto del deflector trasero con una lámpara térmica.

Temperatura de calentamiento:

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Deflector trasero

20 a 30°C (68 a 86°F)

AVISO:

No caliente en exceso la carrocería y el subconjunto del deflector trasero.

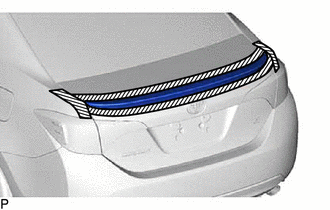

(a) Coloque cinta protectora alrededor del subconjunto del deflector trasero.

Cinta protectora

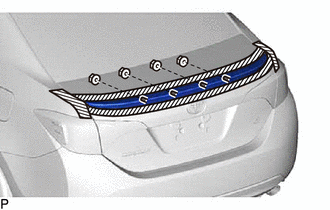

(b) Extraiga las 4 tuercas.

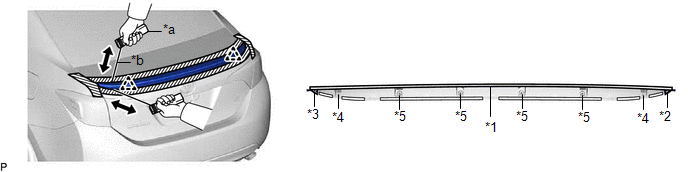

(c) Introduzca un cable de piano entre la carrocería del vehículo y el subconjunto del deflector trasero.

*1

Cinta superior del deflector trasero n° 1

*2

Protector izquierdo del deflector trasero

*3

Protector derecho del deflector trasero

*4

Clip

*5

Espárrago prisionero

-

-

*a

Taco de madera

*b

Cuerda de piano

(d) Ate objetos que puedan servir de asas (por ejemplo, tacos de madera) a ambos extremos de la cuerda.

(e) Tire de la cuerda de piano y raspe el protector izquierdo del deflector trasero y el protector derecho del deflector trasero, así como la cinta superior del deflector trasero n° 1 que sujeta el subconjunto del deflector trasero a la carrocería del vehículo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(f) Suelte los 2 clips y extraiga el subconjunto del deflector trasero.

(g) Extraiga los 2 clips del deflector trasero.

(h) Cuando reemplace el deflector trasero por uno nuevo:

(1) Extraiga los 4 espárragos prisioneros del deflector trasero.

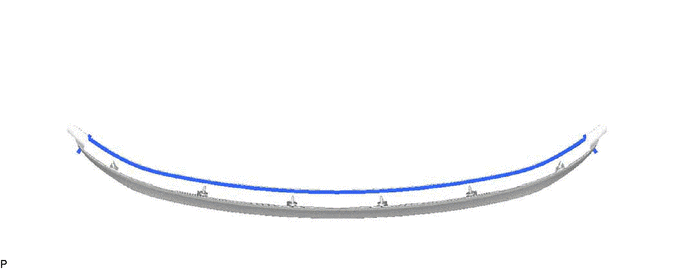

5. EXTRAIGA LA CINTA SUPERIOR DEL DEFLECTOR TRASERO N° 1

(a) Extraiga la cinta superior del deflector trasero n° 1.

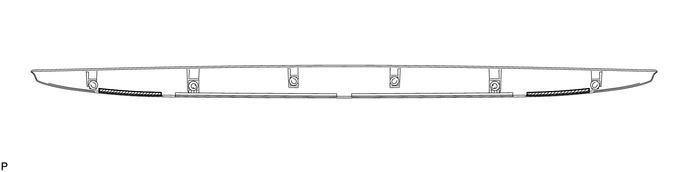

6. EXTRAIGA EL PROTECTOR IZQUIERDO DEL DEFLECTOR TRASERO

(a) Extraiga el protector izquierdo del deflector trasero.

7. EXTRAIGA EL PROTECTOR DERECHO DEL DEFLECTOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

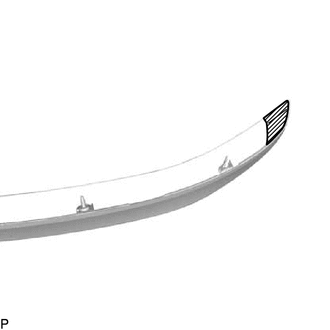

8. EXTRAIGA EL PROTECTOR DEL DEFLECTOR TRASERO N° 3

(a) Extraiga los 2 protectores n° 3 del deflector trasero.

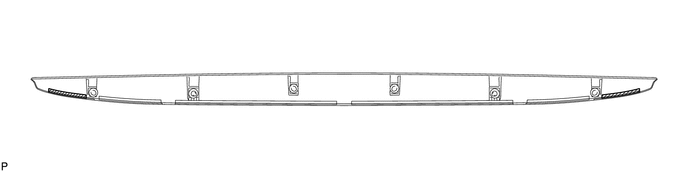

9. EXTRAIGA EL PROTECTOR DEL DEFLECTOR TRASERO N° 2

(a) Extraiga los 2 protectores n° 2 del deflector trasero.

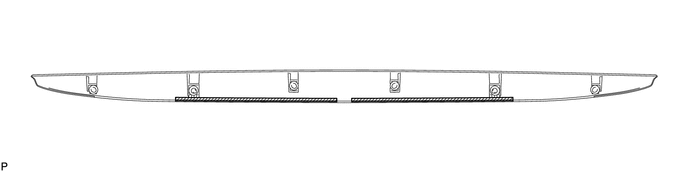

10. EXTRAIGA EL PROTECTOR DEL DEFLECTOR TRASERO N° 1

(a) Extraiga los 2 protectores n° 1 del deflector trasero.

    Componentes

    InstalaciÓn
