Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

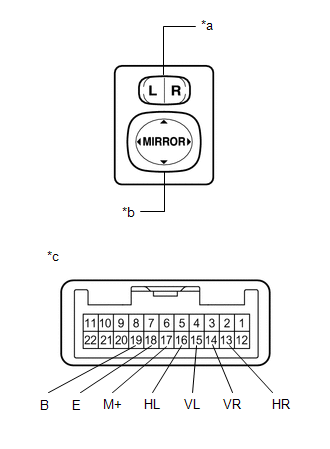

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR

(a) Inspeccione el interruptor de selección del espejo y el interruptor de ajuste de la superficie del espejo.

(1) Gire el interruptor de selección del espejo retrovisor a la posición L.

*a

Interruptor de selección del espejo

*b

Interruptor de ajuste de la superficie del espejo

*c

Componente no conectado al mazo de cables

(Conjunto del interruptor del espejo retrovisor exterior)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (para el lado izquierdo):

Conexión del tester

Estado

Valor especificado

15 (VL) - 19 (B)

17 (M+) - 18 (E)

Arriba

Inferior a 1 Ω

Desactivado

10 kΩ o superior

15 (VL) - 18 (E)

17 (M+) - 19 (B)

Abajo

Inferior a 1 Ω

Desactivado

10 kΩ o superior

16 (HL) - 19 (B)

17 (M+) - 18 (E)

Izquierda

Inferior a 1 Ω

Desactivado

10 kΩ o superior

16 (HL) - 18 (E)

17 (M+) - 19 (B)

Derecha

Inferior a 1 Ω

Desactivado

10 kΩ o superior

(3) Gire el interruptor de selección del espejo retrovisor a la posición R.

(4) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (para el lado derecho):

Conexión del tester

Estado

Valor especificado

14 (VR) - 19 (B)

17 (M+) - 18 (E)

Arriba

Inferior a 1 Ω

Desactivado

10 kΩ o superior

14 (VR) - 18 (E)

17 (M+) - 19 (B)

Abajo

Inferior a 1 Ω

Desactivado

10 kΩ o superior

13 (HR) - 19 (B)

17 (M+) - 18 (E)

Izquierda

Inferior a 1 Ω

Desactivado

10 kΩ o superior

13 (HR) - 18 (E)

17 (M+) - 19 (B)

Derecha

Inferior a 1 Ω

Desactivado

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior.

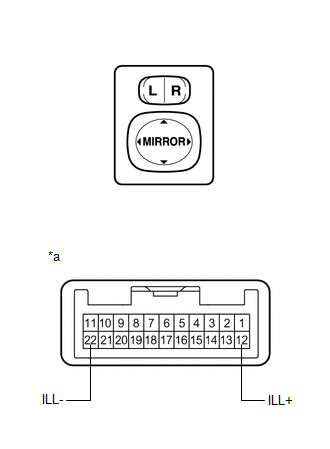

(b) Inspeccione la iluminación del LED.

(1) Aplique tensión de la batería al conjunto del interruptor del espejo retrovisor exterior y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería →Terminal 12 (ILL+)

Terminal negativo (-) de la batería → Terminal 22 (ILL-)

El LED se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior.

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del espejo retrovisor exterior)
