Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL ASIDERO DE LA PUERTA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

5. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

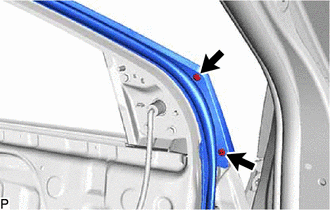

(a) Quite los 2 clips.

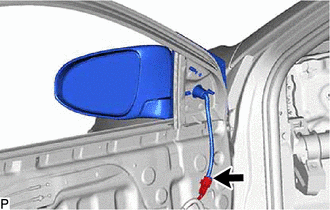

(b) Desconecte el conector.

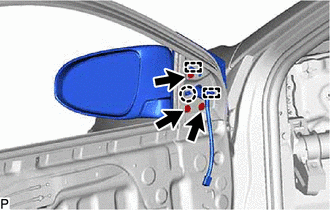

(c) Quite los 3 tornillos.

(d) Desenganche la garra y las 2 guías, y extraiga el conjunto del espejo retrovisor exterior.

    Componentes

    Desmontaje
