Toyota Corolla Manual de Taller: Componentes

COMPONENTES

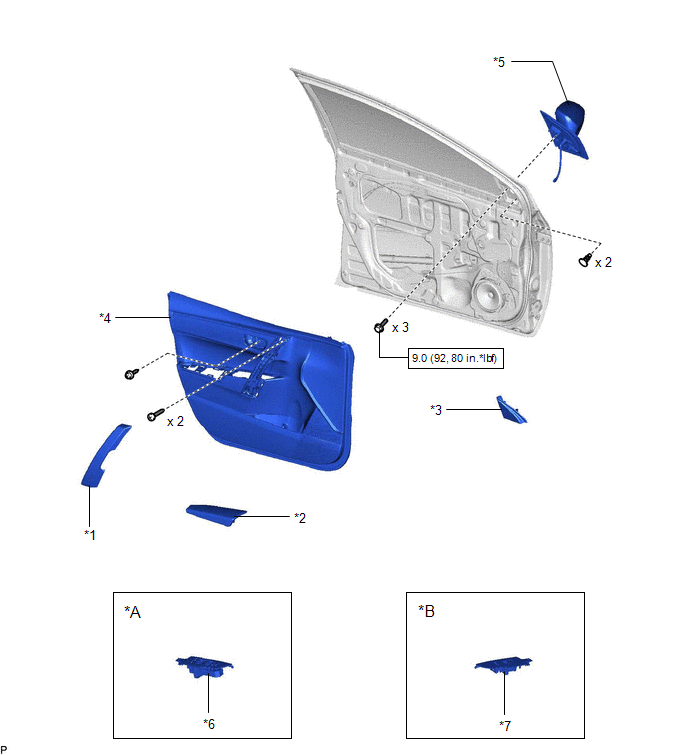

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

CUBIERTA DEL ASIDERO DE LA PUERTA

*2

CONJUNTO DEL REPOSABRAZOS DELANTERO

*3

EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

*4

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

*5

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

*6

CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

*7

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

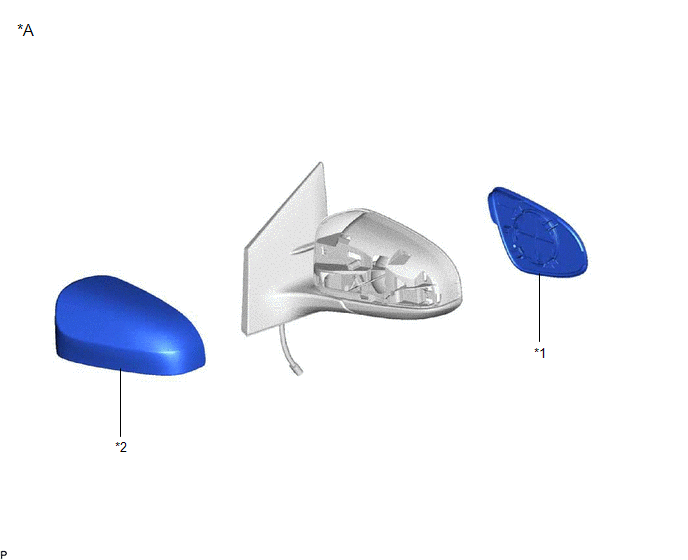

ILUSTRACIÓN

*A

Sin intermitentes laterales

-

-

*1

ESPEJO EXTERIOR

*2

CUBIERTA DEL ESPEJO EXTERIOR

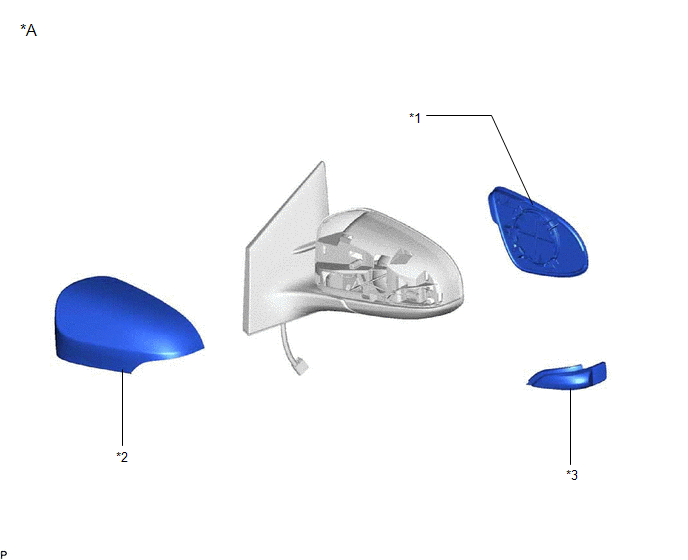

ILUSTRACIÓN

*A

Con intermitentes laterales

-

-

*1

ESPEJO EXTERIOR

*2

CUBIERTA DEL ESPEJO EXTERIOR

*3

CONJUNTO DE LOS INTERMITENTES LATERALES

-

-

    Espejo Retrovisor Exterior

    ExtracciÓn
