Toyota Corolla Manual de Taller: Cubierta Del Espejo Retrovisor Exterior

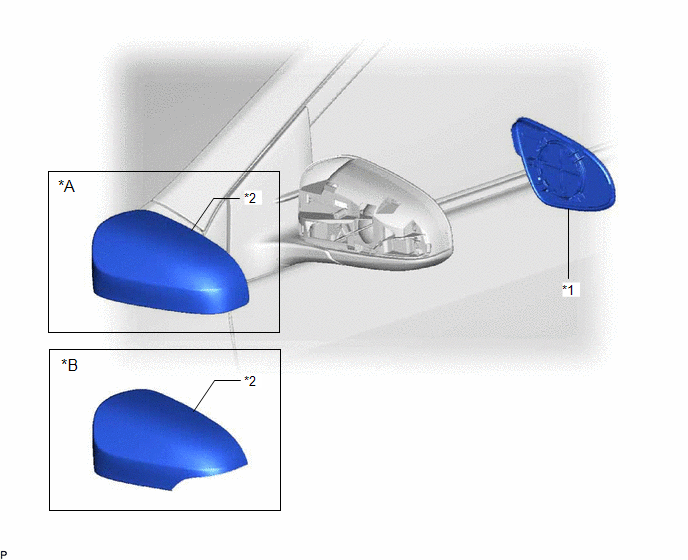

Componentes

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL RETROVISOR EXTERIOR

Haga clic aquí

2. RETIRE LA CUBIERTA DEL ESPEJO EXTERIOR

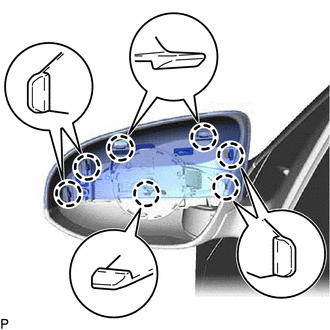

(a) Sin intermitentes laterales

(1) Desenganche las 7 garras y extraiga la cubierta del espejo retrovisor exterior.

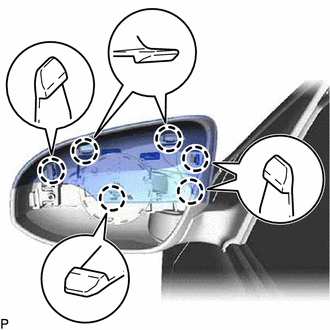

(b) Con intermitentes laterales

(1) Desenganche las 6 garras y extraiga la cubierta del espejo retrovisor exterior.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR

(a) Sin intermitentes laterales

(1) Enganche las 7 garras para colocar la cubierta del espejo retrovisor exterior.

(b) Con intermitentes laterales

(1) Enganche las 6 garras para colocar la cubierta del espejo retrovisor exterior.

2. INSTALE EL ESPEJO EXTERIOR

Haga clic aquí
