DESCRIPCIÓN

El circuito del detonador del cojín del asiento delantero del lado del pasajero está formado por el conjunto del sensor del airbag y el subconjunto del airbag del asiento delantero derecho.

El conjunto del sensor del airbag utiliza este circuito para desplegar el airbag cuando se cumplen las condiciones pertinentes.

Estos DTC se memorizan cuando se detecta una avería en el circuito del detonador del cojín del asiento delantero del pasajero.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1875/67

Cortocircuito en el circuito del detonador del cojín del asiento delantero del pasajero

  • El conjunto del sensor del airbag detecta una señal de cortocircuito de línea en el circuito del detonador del cojín del asiento delantero del pasajero durante una inspección primaria.
  • El detonador del cojín del asiento delantero del lado del pasajero está averiado
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Detonador del cojín del asiento del lado del pasajero delantero (subconjunto del airbag del asiento delantero derecho)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

B1876/67

Circuito abierto en el circuito del detonador del cojín del asiento delantero del pasajero

  • El conjunto del sensor del airbag detecta un circuito abierto en el detonador del cojín del asiento del lado del pasajero delantero.
  • El detonador del cojín del asiento delantero del lado del pasajero está averiado
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Detonador del cojín del asiento del lado del pasajero delantero (subconjunto del airbag del asiento delantero derecho)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

B1877/67

Cortocircuito a GND en el circuito del detonador del cojín del asiento delantero del pasajero

  • El conjunto del sensor del airbag detecta un cortocircuito a masa en el detonador del cojín del asiento del lado del pasajero delantero.
  • El detonador del cojín del asiento delantero del lado del pasajero está averiado
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Detonador del cojín del asiento del lado del pasajero delantero (subconjunto del airbag del asiento delantero derecho)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

B1878/67

Cortocircuito a B+ en el circuito del detonador del cojín del asiento delantero del pasajero

  • El conjunto del sensor del airbag detecta un cortocircuito a B+ en el detonador del cojín del asiento del lado del pasajero delantero.
  • El detonador del cojín del asiento delantero del lado del pasajero está averiado
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Detonador del cojín del asiento del lado del pasajero delantero (subconjunto del airbag del asiento delantero derecho)
  • Conjunto del sensor del airbag

Se aplica al modo de comprobación.

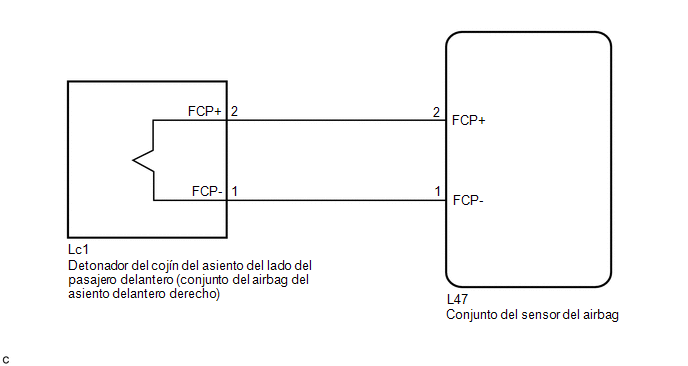

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

OBSERVACIÓN:

  • Lleve a cabo el método de simulación seleccionando el modo de comprobación (Signal Check) con el Techstream.

    Haga clic aquí

  • Después de seleccionar el modo de comprobación (Signal Check), lleve a cabo el método de simulación agitando los conectores del sistema de airbag o conduciendo el vehículo por ciudad o por una carretera accidentada.

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

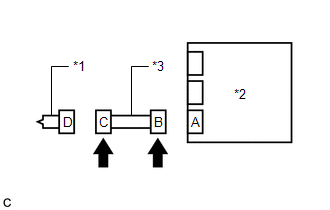

(a) Apague el interruptor de encendido.

*1

Subconjunto del airbag del asiento delantero derecho

*2

Conjunto del sensor del airbag

*3

Cable del piso

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al subconjunto del airbag del asiento delantero derecho y al conjunto del sensor del airbag.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del subconjunto del airbag lateral del asiento delantero derecho y del conjunto del sensor del airbag.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

(f) Compruebe que el muelle corto del cable del piso con el mecanismo de prevención de activación no esté dañado ni deformado.

OK:

El muelle corto no está deformado o dañado.

MAL

REEMPLACE EL CABLE DEL PISO

OK

2.

INSPECCIONE EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO

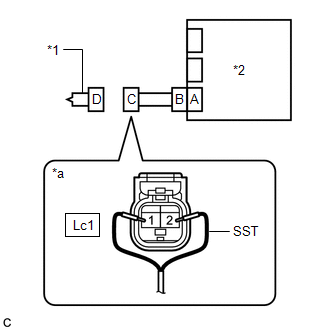

(a) Conecte el conector al conjunto del sensor del airbag.

*1

Subconjunto del airbag del asiento delantero derecho

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(Al subconjunto del airbag del asiento delantero derecho)

(b) Conecte la SST (resistencia de 2.1 Ω) al conector C.

ADVERTENCIA:

Nunca conecte el tester al subconjunto del airbag del asiento delantero derecho para realizar mediciones, ya que puede ocasionar lesiones graves debido al desplazamiento del airbag.

AVISO:

  • No intente introducir a la fuerza la SST en los terminales del conector para conectarlo.
  • Inserte la SST directamente en los terminales del conector.

SST: 09843-18061

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

El DTC B1875/67, B1876/67, B1877/67 o B1878/67 no se emite.

OBSERVACIÓN:

Puede que se emitan en este momento otros códigos diferentes del B1875/67, B1876/67, B1877/67 y B1878/67, pero no están relacionados con esta comprobación.

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Desconecte la SST del conector C.

OK

REEMPLACE EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO

MAL

3.

INSPECCIONE EL CABLE DEL PISO

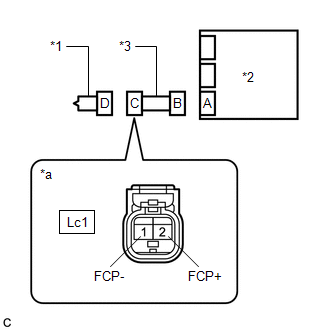

(a) Desconecte el cable del piso del conjunto del sensor del airbag.

*1

Subconjunto del airbag del asiento delantero derecho

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(Al subconjunto del airbag del asiento delantero derecho)

(b) Compruebe si hay cortocircuito a B+.

(1) Conecte el cable al terminal negativo (-) de la batería.

(2) Coloque el interruptor de encendido en posición ON.

(3) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

Lc1-2 (FCP+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

Lc1-1 (FCP-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(4) Apague el interruptor de encendido.

(5) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Compruebe si hay algún circuito abierto.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Lc1-2 (FCP+) - Lc1-1 (FCP-)

Siempre

Inferior a 1 Ω

(d) Compruebe si hay cortocircuito a masa.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Lc1-2 (FCP+) - Masa de la carrocería

Siempre

1 MΩ o superior

Lc1-1 (FCP-) - Masa de la carrocería

Siempre

1 MΩ o superior

(e) Compruebe si hay algún cortocircuito.

(1) Dispare el mecanismo de prevención de activación incorporado en el conector B.

Haga clic aquí

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Lc1-2 (FCP+) - Lc1-1 (FCP-)

Siempre

1 MΩ o superior

(3) Restablezca el mecanismo de prevención de activación del conector B a su estado original.

MAL

REEMPLACE EL CABLE DEL PISO

OK

4.

REVISE EL DTC

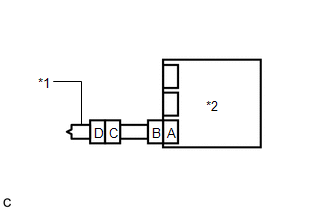

(a) Conecte los conectores al subconjunto del airbag del asiento delantero derecho y al conjunto del sensor del airbag.

*1

Subconjunto del airbag del asiento delantero derecho

*2

Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(d) Apague el interruptor de encendido.

(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(f) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OK:

El DTC B1875/67, B1876/67, B1877/67 o B1878/67 no se emite.

OBSERVACIÓN:

Puede que se emitan en este momento otros códigos diferentes del B1875/67, B1876/67, B1877/67 y B1878/67, pero no están relacionados con esta comprobación.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
