DESCRIPCIÓN
El circuito del detonador lateral del pasajero delantero consta del conjunto
del sensor del airbag y del conjunto del airbag del pasajero del panel de instrumentos.
El conjunto del sensor del airbag utiliza este circuito para desplegar el airbag
cuando se cumplen las condiciones pertinentes.
Estos DTC se memorizan cuando se detecta una avería en el circuito del detonador
lateral del pasajero delantero.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
Modo de prueba/modo de comprobación
|
|
B1805/52
|
Cortocircuito en el detonador del lado del pasajero delantero
|
- El conjunto del sensor del airbag detecta un cortocircuito en la
línea en el circuito del detonador lateral del pasajero delantero durante
la comprobación principal.
- Avería en el detonador del lado del pasajero delantero
- Avería en el conjunto del sensor del airbag
|
- Cable del panel de instrumentos
- Cable del panel de instrumentos n° 2
- Detonador del lado del pasajero delantero (conjunto del airbag del
pasajero del panel de instrumentos)
- Conjunto del sensor del airbag
|
Se aplica al modo de comprobación.
|
|
B1806/52
|
Circuito abierto en el circuito del detonador del lado del pasajero delantero
|
- El conjunto del sensor del airbag detecta un circuito abierto en
el circuito del detonador lateral del pasajero delantero.
- Avería en el detonador del lado del pasajero delantero
- Avería en el conjunto del sensor del airbag
|
- Cable del panel de instrumentos
- Cable del panel de instrumentos n° 2
- Detonador del lado del pasajero delantero (conjunto del airbag del
pasajero del panel de instrumentos)
- Conjunto del sensor del airbag
|
Se aplica al modo de comprobación.
|
|
B1807/52
|
Cortocircuito a GND en el circuito del detonador del lado del pasajero
delantero
|
- El conjunto del sensor del airbag detecta un cortocircuito a masa
en el circuito del detonador lateral del pasajero delantero.
- Avería en el detonador del lado del pasajero delantero
- Avería en el conjunto del sensor del airbag
|
- Cable del panel de instrumentos
- Cable del panel de instrumentos n° 2
- Detonador del lado del pasajero delantero (conjunto del airbag del
pasajero del panel de instrumentos)
- Conjunto del sensor del airbag
|
Se aplica al modo de comprobación.
|
|
B1808/52
|
Cortocircuito a B+ en el circuito del detonador del lado del pasajero
delantero
|
- El conjunto del sensor del airbag detecta un cortocircuito a B+
en el circuito del detonador lateral del pasajero delantero.
- Avería en el detonador del lado del pasajero delantero
- Avería en el conjunto del sensor del airbag
|
- Cable del panel de instrumentos
- Cable del panel de instrumentos n° 2
- Detonador del lado del pasajero delantero (conjunto del airbag del
pasajero del panel de instrumentos)
- Conjunto del sensor del airbag
|
Se aplica al modo de comprobación.
|

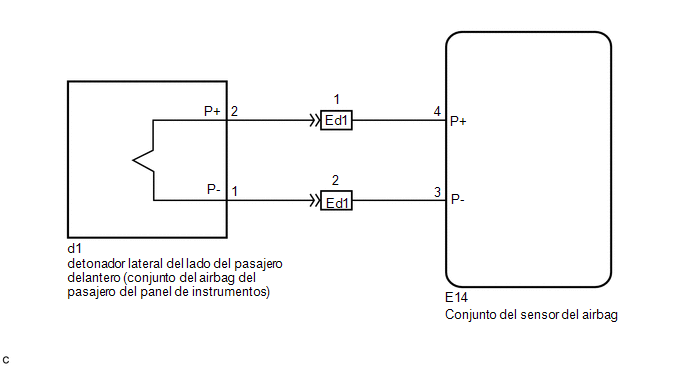

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un
tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería.
Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión
del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
OBSERVACIÓN:
- Lleve a cabo el método de simulación seleccionando el modo de comprobación
(Signal Check) con el Techstream.
Haga clic aquí
- Después de seleccionar el modo de comprobación (Signal Check), lleve a cabo
el método de simulación agitando los conectores del sistema de airbag o conduciendo
el vehículo por ciudad o por una carretera accidentada.
Haga clic aquí
PROCEDIMIENTO
|

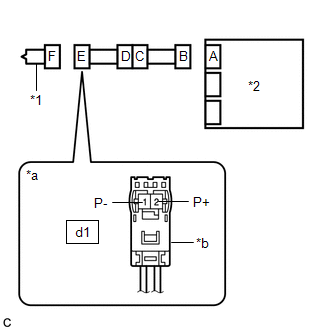

1.
|
INSPECCIONE LOS CONECTORES
|
|
(a) Apague el interruptor de encendido.
|
|
|
*1
|
Conjunto del airbag del pasajero del panel de instrumentos
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable del panel de instrumentos n° 2
|
|
*4
|
Cable del panel de instrumentos
|
|
|
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo
(-) de la batería para desactivar el sistema SRS.

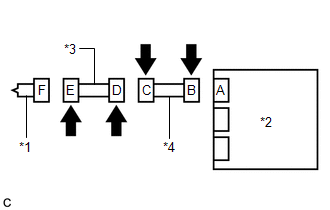

(c) Asegúrese de que los conectores estén bien conectados al conjunto del airbag
del pasajero del panel de instrumentos y al conjunto del sensor del airbag. Compruebe
también si los conectores que unen el cable del panel de instrumentos y el cable
del panel de instrumentos n° 2 están bien conectados.
OK:
Los conectores están conectados correctamente.
OBSERVACIÓN:
Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda
con la siguiente inspección.
(d) Desconecte los conectores del conjunto del airbag del pasajero del panel
de instrumentos y del conjunto del sensor del airbag. Desconecte también el cable
del panel de instrumentos del cable n° 2 del mismo.
(e) Asegúrese de que los terminales de los conectores no estén dañados.
OK:
Los terminales no están deformados ni dañados.
(f) Asegúrese de que el conector del cable del panel de instrumentos n° 2 (en
el lado del conjunto del airbag del pasajero del panel de instrumentos) no esté
dañado.
OK:
El botón de bloqueo del conector no está desenganchado o la garra del bloqueo
no está deformada ni dañada.
(g) Asegúrese de que los muelles cortos del mecanismo de prevención de activación
del cable del panel de instrumentos y el cable del panel de instrumentos n° 2 no
están deformados ni dañados.
OK:
Los muelles cortos no están deformado ni dañados.
| MAL |
|
REEMPLACE EL MAZO DE CABLES
|
| OK |
|
|
|
2.
|
COMPRUEBE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS
|
|

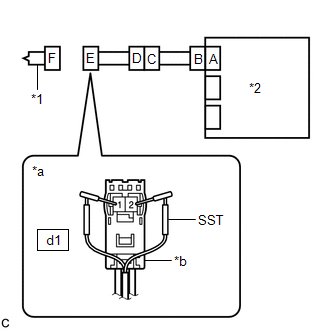

(a) Conecte el cable del panel de instrumentos al cable n° 2 del panel
de instrumentos y al conjunto del sensor del airbag.
|
|
|
*1
|
Conjunto del airbag del pasajero del panel de instrumentos
|
|
*2
|
Conjunto del sensor del airbag
|
|
*a
|
Vista frontal del conector del mazo de cables
(Al conjunto del airbag del pasajero del panel de instrumentos)
|
|
*b
|
Color: Naranja
|
|
|
(b) Conecte la SST (resistencia de 2.1 Ω) al conector E (de color naranja).
ADVERTENCIA:
Nunca conecte un tester al conjunto del airbag del pasajero del panel de instrumentos
para realizar mediciones, ya que esto podría desplegar el airbag y causarle lesiones
graves.
AVISO:
- No intente introducir a la fuerza la SST en los terminales del conector
para conectarlo.
- Inserte la SST directamente en los terminales del conector.
SST: 09843-18061
(c) Conecte el cable al terminal negativo (-) de la batería.
(d) Borre los DTC memorizados.
Haga clic aquí
Body Electrical > SRS Airbag > Clear DTCs
(e) Apague el interruptor de encendido.
(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60
segundos.
(g) Compruebe si se emiten DTC.
Haga clic aquí
Body Electrical > SRS Airbag > Trouble Codes
OK:
El DTC B1805/52, B1806/52, B1807/52 o B1808/52 no se emite.
OBSERVACIÓN:
Puede que se emitan en este momento otros códigos diferentes del B1805/52, B1806/52,
B1807/52 y B1808/52, pero no están relacionados con esta comprobación.
(h) Apague el interruptor de encendido.
(i) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo
(-) de la batería para desactivar el sistema SRS.
(j) Desconecte la SST del conector E.
| OK |
|
SUSTITUYA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS
|
| MAL |
|
|
|

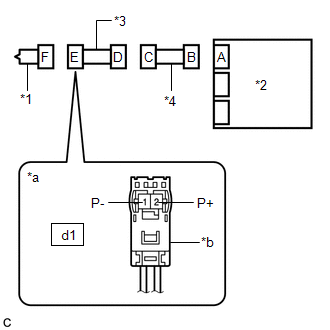

3.
|
INSPECCIONE EL CIRCUITO DEL DETONADOR DEL LADO DEL PASAJERO DELANTERO
|
|
(a) Desconecte el cable del panel de instrumentos del conjunto del sensor
del airbag.
|
|
|
*1
|
Conjunto del airbag del pasajero del panel de instrumentos
|
|
*2
|
Conjunto del sensor del airbag
|
|
*a
|
Vista frontal del conector del mazo de cables
(Al conjunto del airbag del pasajero del panel de instrumentos)
|
|
*b
|
Color: Naranja
|
|
|
(b) Compruebe si hay cortocircuito a B+.
(1) Conecte el cable al terminal negativo (-) de la batería.
(2) Coloque el interruptor de encendido en posición ON.
(3) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
|
d1-1 (P-) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
(4) Apague el interruptor de encendido.
(5) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo
(-) de la batería para desactivar el sistema SRS.
(c) Compruebe si hay algún circuito abierto.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - d1-1 (P-)
|
Siempre
|
Inferior a 1 Ω
|
(d) Compruebe si hay cortocircuito a masa.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
|
d1-1 (P-) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
(e) Compruebe si hay algún cortocircuito.
(1) Dispare el mecanismo de prevención de activación incorporado en el conector
B.
Haga clic aquí
(2) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - d1-1 (P-)
|
Siempre
|
1 MΩ o superior
|
(3) Restablezca el mecanismo de prevención de activación del conector B a su
estado original.
| MAL |
|
IR AL PUNTO 5
|
| OK |
|
|
|

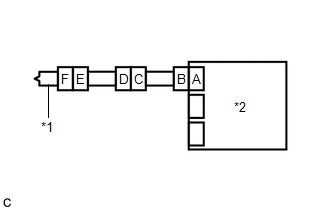

(a) Conecte los conectores al conjunto del airbag del pasajero del panel
de instrumentos y al conjunto del sensor del airbag.
|
|
|
*1
|
Conjunto del airbag del pasajero del panel de instrumentos
|
|
*2
|
Conjunto del sensor del airbag
|
|
|
(b) Conecte el cable al terminal negativo (-) de la batería.
(c) Borre los DTC memorizados.
Haga clic aquí
Body Electrical > SRS Airbag > Clear DTCs
(d) Apague el interruptor de encendido.
(e) Ponga el interruptor de encendido en posición ON y espere al menos unos 60
segundos.
(f) Compruebe si se emiten DTC.
Haga clic aquí
Body Electrical > SRS Airbag > Trouble Codes
OK:
El DTC B1805/52, B1806/52, B1807/52 o B1808/52 no se emite.
OBSERVACIÓN:
Puede que se emitan en este momento otros códigos diferentes del B1805/52, B1806/52,
B1807/52 y B1808/52, pero no están relacionados con esta comprobación.
| OK |
|
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
|
| MAL |
|
SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
|
|

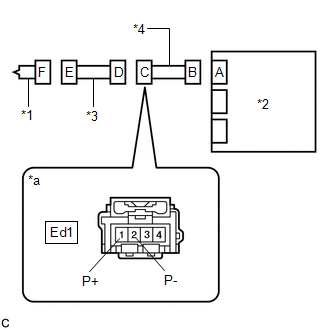

5.
|
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS
|
|
(a) Desconecte del cable del panel de instrumentos el cable n° 2 de dicho
panel.
|
|
|
*1
|
Conjunto del airbag del pasajero del panel de instrumentos
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable del panel de instrumentos n° 2
|
|
*4
|
Cable del panel de instrumentos
|
|
*a
|
Vista frontal del conector del mazo de cables
(al cable del panel de instrumentos n° 2)
|
|
|
(b) Compruebe si hay cortocircuito a B+.
(1) Conecte el cable al terminal negativo (-) de la batería.
(2) Coloque el interruptor de encendido en posición ON.
(3) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Ed1-1 (P+) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
|
Ed1-2 (P-) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
(4) Apague el interruptor de encendido.
(5) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo
(-) de la batería para desactivar el sistema SRS.
(c) Compruebe si hay algún circuito abierto.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Ed1-1 (P+) - Ed1-2 (P-)
|
Siempre
|
Inferior a 1 Ω
|
(d) Compruebe si hay cortocircuito a masa.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Ed1-1 (P+) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
|
Ed1-2 (P-) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
(e) Compruebe si hay algún cortocircuito.
(1) Dispare el mecanismo de prevención de activación incorporado en el conector
B.
Haga clic aquí
(2) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Ed1-1 (P+) - Ed1-2 (P-)
|
Siempre
|
1 MΩ o superior
|
(3) Restablezca el mecanismo de prevención de activación del conector B a su
estado original.
| MAL |
|
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS
|
| OK |
|
|
|
6.
|
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2
|
|
(a) Compruebe si hay cortocircuito a B+.
(1) Conecte el cable al terminal negativo (-) de la batería.
(2) Coloque el interruptor de encendido en posición ON.
(3) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
|
d1-1 (P-) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
(4) Apague el interruptor de encendido.
(5) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal
negativo (-) de la batería para desactivar el sistema SRS.
|
|
|
*1
|
Conjunto del airbag del pasajero del panel de instrumentos
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable del panel de instrumentos n° 2
|
|
*4
|
Cable del panel de instrumentos
|
|
*a
|
Vista frontal del conector del mazo de cables
(Al conjunto del airbag del pasajero del panel de instrumentos)
|
|
*b
|
Color: Naranja
|
|
|
(b) Compruebe si hay algún circuito abierto.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - d1-1 (P-)
|
Siempre
|
Inferior a 1 Ω
|
(c) Compruebe si hay cortocircuito a masa.
(1) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
|
d1-1 (P-) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
(d) Compruebe si hay algún cortocircuito.
(1) Dispare el mecanismo de prevención de activación incorporado en el conector
D.
Haga clic aquí
(2) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
d1-2 (P+) - d1-1 (P-)
|
Siempre
|
1 MΩ o superior
|
(3) Restablezca el mecanismo de prevención de activación del conector D a su
estado original.
| OK |
|
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
|
| MAL |
|
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS N° 2
|
|
