Toyota Corolla Manual de Taller: ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. Fabricados por TMMC: Haga clic aquí Fabricados por TMMMS: Haga clic aquí 2. EXTRAIGA LA ECU DE DETECCIÓN DE OCUPANTE (fabricados por TMMC)

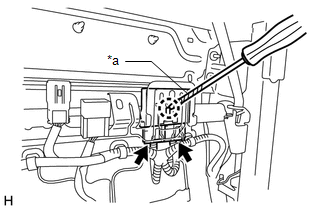

(b) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar la garra para extraer la ECU de detección de ocupantes. 3. EXTRAIGA LA ECU DE DETECCIÓN DE OCUPANTE (fabricados por TMMMS)

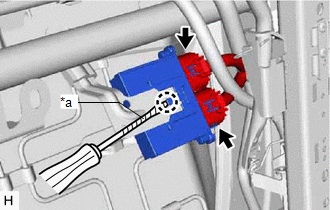

(b) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar la garra para extraer la ECU de detección de ocupantes. |
