Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

• Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

  Haga clic aquí

• Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.
• Fabricados por TMMC:

  Si se desplegó el conjunto del airbag del asiento delantero, sustitúyalo junto con el subconjunto del bastidor del respaldo del asiento delantero, la almohadilla del respaldo del asiento delantero de tipo individual y la funda del respaldo del asiento delantero de tipo individual por las piezas necesarias de acuerdo con el alcance de los desperfectos causados por la colisión.

  Para asiento manual: Haga clic aquí

  Para asiento eléctrico: Haga clic aquí

• Fabricados por TMMMS:

  Si el conjunto del airbag del asiento delantero se ha desplegado, sustituya dicho conjunto, el conjunto del muelle del respaldo del asiento delantero de tipo individual, y la funda y la almohadilla del respaldo del asiento delantero de tipo individual por las piezas necesarias según el alcance de los daños de la colisión.

  Para asiento manual: Haga clic aquí

  Para asiento eléctrico: Haga clic aquí

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

3. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

4. EXTRAIGA LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL (con dispositivo de ajuste vertical)

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

5. EXTRAIGA LA PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO N° 1 (para asientos eléctricos fabricados por TMMMS)

Haga clic aquí

6. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

7. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

Para asiento manual del lado del conductor fabricados por TMMMS: Haga clic aquí

Para asiento manual del lado del pasajero delantero fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

8. EXTRAIGA EL CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

9. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

10. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

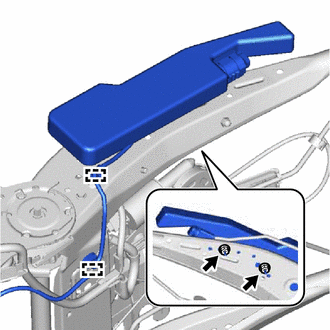

11. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (fabricados por TMMC)

ADVERTENCIA:

Cuando guarde el conjunto del airbag del asiento delantero, mantenga el lado de despliegue del airbag hacia arriba.

(a) Desenganche las 2 abrazaderas.

(b) Extraiga las 2 tuercas y el conjunto del airbag del asiento delantero.

ADVERTENCIA:

• Las tuercas no se deben reutilizar.
• Asegúrese de que el subconjunto del bastidor del respaldo delantero no está deformado. Si lo está, sustitúyalo por uno nuevo.

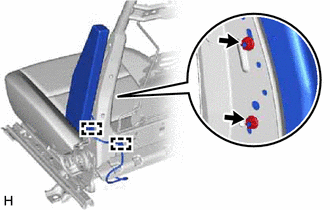

12. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (fabricados por TMMMS)

ADVERTENCIA:

Cuando guarde el conjunto del airbag del asiento delantero, mantenga el lado de despliegue del airbag hacia arriba.

(a) Desenganche las 2 abrazaderas.

(b) Extraiga las 2 tuercas y el conjunto del airbag del asiento delantero.

ADVERTENCIA:

• Las tuercas no se deben reutilizar.
• Asegúrese de que el conjunto del muelle del respaldo del asiento delantero de tipo individual no está deformado. Si lo está, sustitúyalo por uno nuevo.
