Toyota Corolla Manual de Taller: Componentes

COMPONENTES

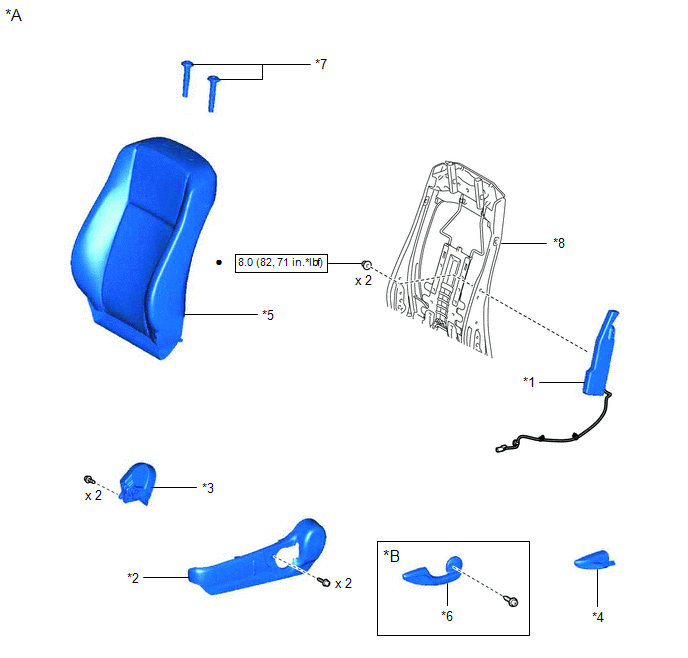

ILUSTRACIÓN

*A

Fabricados por TMMC con asiento manual

*B

Con dispositivo de ajuste vertical

*1

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

*2

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*3

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*4

MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

*5

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL

*6

MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL

*7

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*8

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

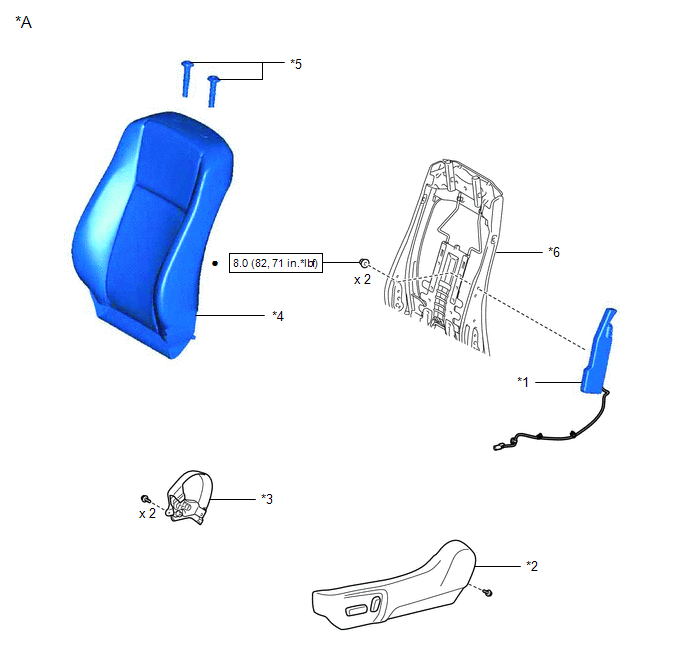

ILUSTRACIÓN

*A

Fabricados por TMMC con asiento eléctrico

-

-

*1

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

*2

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*3

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*4

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL

*5

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*6

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

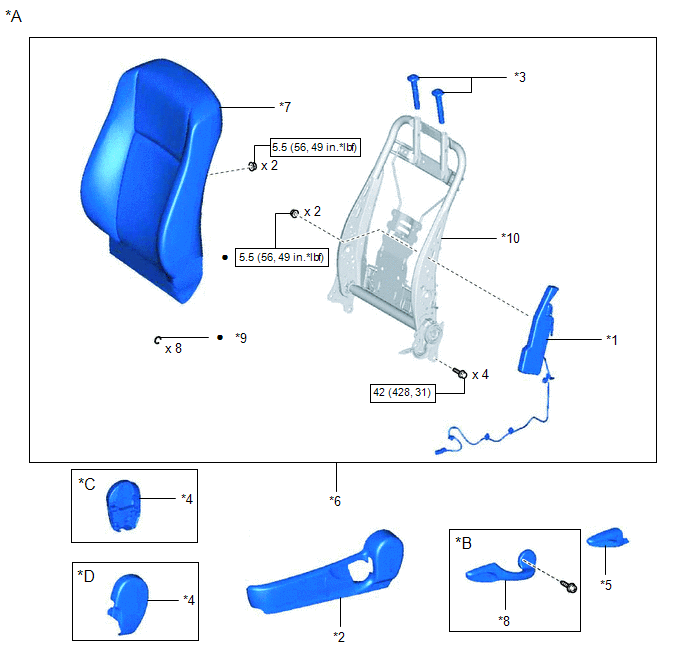

ILUSTRACIÓN

*A

Fabricados por TMMS con asiento manual:

*B

Con dispositivo de ajuste vertical

*C

Para el lado del conductor

*D

Para el lado del pasajero delantero

*1

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

*2

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*3

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*4

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*5

MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

*6

CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

*7

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL

*8

MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL

*9

ANILLO ABIERTO

*10

CONJUNTO DEL MUELLE DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

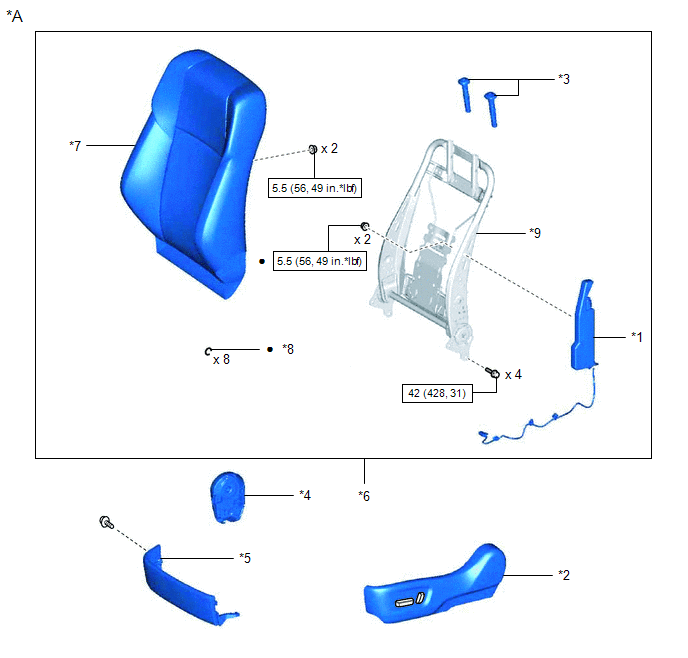

ILUSTRACIÓN

*A

Fabricados por TMMS con asiento eléctrico:

-

-

*1

CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

*2

PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

*3

SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

*4

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

*5

PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO N° 1

*6

CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

*7

FUNDA DEL RESPALDO DEL ASIENTO DELANTERO CON ALMOHADILLA DE TIPO INDIVIDUAL

*8

ANILLO ABIERTO

*9

CONJUNTO DEL MUELLE DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Conjunto Del Airbag Lateral Del Asiento Delantero

    InspecciÓn En El VehÍculo
