Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

• Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

  Haga clic aquí

• Utilice guantes de protección. Las áreas afiladas del bastidor y del dispositivo de ajuste del asiento podrían herir sus manos.
• Fabricados por TMMC:

  Si el subconjunto del airbag del asiento delantero derecho se desplegó, sustituya el subconjunto del airbag del asiento delantero derecho, el subconjunto del dispositivo de ajuste del asiento delantero, la almohadilla del cojín del asiento delantero derecho de tipo individual y la funda del cojín del asiento delantero derecho de tipo individual por las piezas necesarias según el alcance de los daños de la colisión.

  Haga clic aquí

• Fabricados por TMMMS:

  Si el subconjunto del airbag del asiento delantero derecho se ha desplegado, sustituya dicho subconjunto, el conjunto del muelle del cojín del asiento delantero derecho de tipo individual, el conjunto del muelle del cojín del asiento delantero derecho de tipo individual, la almohadilla del cojín del asiento delantero derecho de tipo individual y la funda del cojín del asiento delantero derecho de tipo individual por las piezas necesarias según el alcance de los daños de la colisión.

  Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Fabricados por TMMC: Haga clic aquí

Fabricados por TMMMS: Haga clic aquí

2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DERECHO DE TIPO INDIVIDUAL

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Fabricados por TMMC: Haga clic aquí

Fabricados por TMMMS: Haga clic aquí

3. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Fabricados por TMMC: Haga clic aquí

Fabricados por TMMMS: Haga clic aquí

4. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Fabricados por TMMC: Haga clic aquí

Fabricados por TMMMS: Haga clic aquí

5. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO DERECHO (fabricados por TMMC)

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Haga clic aquí

6. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO DERECHO (fabricados por TMMMS)

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (fabricados por TMMMS)

Haga clic aquí

8. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DERECHO DE TIPO INDIVIDUAL CON ALMOHADILLA (fabricados por TMMC)

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Haga clic aquí

9. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DERECHO DE TIPO INDIVIDUAL CON ALMOHADILLA (fabricados por TMMMS)

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO (fabricados por TMMC)

ADVERTENCIA:

Cuando guarde el subconjunto del airbag del asiento delantero derecho, mantenga el lado de despliegue del airbag hacia arriba.

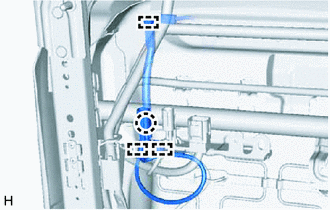

(a) Desenganche las 2 abrazaderas y la garra. OBSERVACIÓN: Desenganche primero las 2 abrazaderas.

(b) Desenganche la abrazadera.

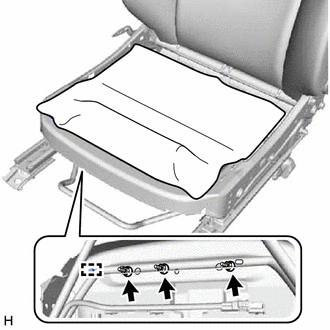

(c) Extraiga las 3 tuercas y el subconjunto del airbag del asiento delantero derecho.

ADVERTENCIA:

• Las tuercas no se deben reutilizar.
• Asegúrese de que el subconjunto del dispositivo de ajuste del asiento delantero derecho no está deformado. Si lo está, sustitúyalo por uno nuevo.

11. EXTRAIGA EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO (fabricados por TMMMS)

ADVERTENCIA:

Cuando guarde el subconjunto del airbag del asiento delantero derecho, mantenga el lado de despliegue del airbag hacia arriba.

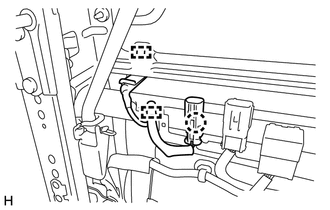

(a) Desenganche las 3 abrazaderas y la garra. OBSERVACIÓN: Desenganche primero las 3 abrazaderas.

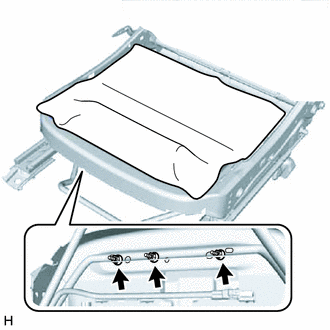

(b) Extraiga las 3 tuercas y el subconjunto del airbag del asiento delantero derecho. ADVERTENCIA: Las tuercas no se deben reutilizar. Asegúrese de que el conjunto del muelle del cojín del asiento delantero derecho de tipo individual no está deformado. Si lo está, sustitúyalo por uno nuevo.
