Toyota Corolla Manual de Taller: Circuito abierto en el circuito de la antena de la llave eléctrica del exterior del compartimiento de equipajes (B27A8)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistema Antirrobo / Acceso Sin Llave / Sistema De Llave Inteligente (para Función De Entrada) / Circuito abierto en el circuito de la antena de la llave eléctrica del exterior del compartimiento de equipajes (B27A8)

DESCRIPCIÓN

La ECU de certificación (conjunto de la ECU de la llave inteligente) genera una señal de solicitud y transmite la señal a la antena de la llave eléctrica (compartimiento de equipajes exterior). Para que la antena de la llave eléctrica (exterior del compartimiento de equipajes) detecte si el subconjunto del transmisor de la llave eléctrica se ha colocado cerca del vehículo, se transmite la señal de solicitud recibida a menos de aproximadamente 1.0 m (3.28 pi.) de la puerta del compartimiento de equipajes. La ECU de certificación (conjunto de la ECU de la llave inteligente) almacena el DTC B27A8 cuando se detecta un circuito abierto entre la ECU de certificación (conjunto de la ECU de la llave inteligente) y la antena de la llave eléctrica (exterior del compartimiento de equipajes) (entre los terminales CLG8 y ANTE8 o CG8B y CLGB).

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada	Nota
B27A8	Circuito abierto en el circuito de la antena de la llave eléctrica del exterior del compartimiento de equipajes	Se detecta un circuito abierto en el circuito entre la ECU de certificación (conjunto de la ECU de la llave inteligente) y la antena de la llave eléctrica (exterior del compartimiento de equipajes) (CLG8 - ANTE8, CG8B - CLGB) (lógica de detección de 1 ciclo*).	Mazo de cables o conector Antena de la llave eléctrica (compartimiento de equipajes exterior) ECU de certificación (conjunto de la ECU de la llave inteligente)	En cualquier momento

Estado del vehículo y funcionamiento a prueba de fallos si se ha detectado una avería

Estado del vehículo cuando se detecta una avería	Funcionamiento a prueba de fallos si se ha detectado una avería
No se puede realizar la función de desbloqueo de entrada de la puerta del compartimiento de equipajes	-

*: Solo se emite si se ha producido una avería.

Lista de datos relacionados y elemento de la prueba activa

Código DTC	Lista de datos y elemento de la prueba activa
B27A8	El modo de diagnóstico de la llave se puede usar para realizar la localización de averías

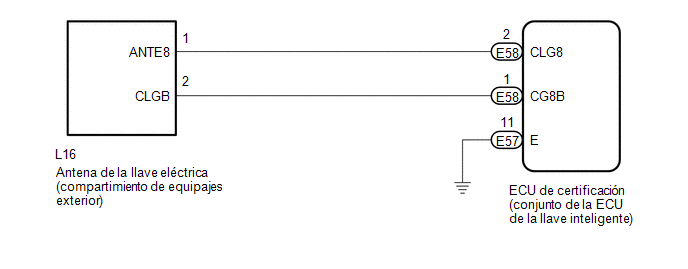

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

El sistema de llave inteligente (para función de entrada) utiliza el sistema de comunicación CAN y el sistema de comunicación LIN. Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Realice el procedimiento de localización de averías para el sistema de llave inteligente (para la función de entrada) después de confirmar que los sistemas de comunicación funcionan correctamente.
Haga clic aquí .
Al utilizar el Techstream con el interruptor del motor en posición OFF (Desactivado), conecte el Techstream al DLC3 y active y desactive el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo en el modo manual y acceda a los siguientes menús: Body Electrical/Smart Key. Mientras utiliza el Techstream, active y desactive periódicamente el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la comunicación entre el Techstream y el vehículo.
Antes de sustituir la ECU de certificación (conjunto de la ECU de la llave inteligente), consulte las medidas de precaución del sistema de llave inteligente (para la función de entrada).
Haga clic aquí .
Tras la reparación, lleve a cabo la "Operación de confirmación de la emisión de DTC" para comprobar que no se emite ningún DTC.
La antena de la llave eléctrica (compartimiento de equipajes exterior) tiene una bobina de antena entre los terminales ANTE8 y CLGB.

PROCEDIMIENTO

1.	COMPRUEBE LA CONEXIÓN DEL CONECTOR

(a) Desactive el interruptor del motor.

(b) Revise si los conectores están bien conectados a la ECU de certificación (conjunto de la ECU de la llave inteligente) y a la antena de la llave eléctrica (exterior del compartimiento de equipajes).

OK:

Los conectores están bien conectados.

MAL

CONECTE LOS CONECTORES ADECUADAMENTE

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) - ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMIENTO DE EQUIPAJES))

(a) Desconecte el conector E58 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Desconecte el conector L16 de la antena de la llave eléctrica (exterior del compartimiento de equipajes).

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
E58-2 (CLG8) - L16-1 (ANTE8)	Siempre	Inferior a 1 Ω
E58-1 (CG8B) - L16-2 (CLGB)	Siempre	Inferior a 1 Ω
E57-11 (E) - Masa de la carrocería	Siempre	Inferior a 1 Ω
E58-2 (CLG8) o L16-1 (ANTE8) - Masa de la carrocería	Siempre	10 kΩ o superior
E58-1 (CG8B) o L16-2 (CLGB) - Masa de la carrocería	Siempre	10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	INSPECCIONE LA ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

(a) Extraiga la antena de la llave eléctrica (compartimiento de equipajes exterior).

Haga clic aquí .

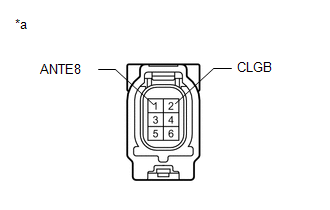

*a	Componente no conectado al mazo de cables (Antena de la llave eléctrica (exterior del compartimiento de equipajes))

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1 (ANTE8) - 2 (CLGB)	Siempre	Inferior a 1 Ω

MAL

SUSTITUYA LA ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

4.	SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Sustituya temporalmente la ECU de certificación (conjunto de la ECU de la llave inteligente) por una nueva.

Haga clic aquí .

OBSERVACIÓN:

Consulte el apartado "Registro".

Haga clic aquí .

5.	BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Smart Key > Clear DTCs

6.	COMPRUEBE SI SE EMITEN CÓDIGOS DTC

(a) Compruebe si se emiten DTC.

Body Electrical > Smart Key > Trouble Codes

OK:

No se emite el DTC B27A8.

FIN DE LA INSPECCIÓN (LA ECU DE CERTIFICACIÓN [CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE] ERA DEFECTUOSA)

MAL

SUSTITUYA LA ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)
