Toyota Corolla Manual de Taller: Anomalía del interruptor de advertencia de desbloqueo de la llave / del interruptor pulsador (B2780)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistema Antirrobo / Acceso Sin Llave / Sistema De Inmovilizador (sin Sistema De Llave Inteligente) / Anomalía del interruptor de advertencia de desbloqueo de la llave / del interruptor pulsador (B2780)

DESCRIPCIÓN

Este DTC se memoriza cuando el conjunto de la ECU de la llave transmisora no detecta que el conjunto del interruptor de advertencia de desbloqueo está activado, incluso cuando el conjunto del interruptor de encendido está en posición ON.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

B2780

Anomalía del interruptor de advertencia de desbloqueo de la llave / del interruptor pulsador

No se detecta que el conjunto del interruptor de advertencia de desbloqueo esté activado cuando el interruptor de encendido está en posición ON (lógica de detección de 1 ciclo*).

  • Mazo de cables o conector
  • Conjunto del interruptor de advertencia de desbloqueo
  • Conjunto de la ECU de la llave transmisora
  • Inserte el conjunto del transmisor de control de las puertas en el cilindro de la llave de encendido.
  • *: Solo se emite si se ha producido una avería.
Estado del vehículo y funcionamiento a prueba de fallos si se ha detectado una avería

Estado del vehículo cuando se detecta una avería

Funcionamiento a prueba de fallos si se ha detectado una avería

El motor no se puede arrancar

-

Lista de datos relacionados y prueba activa

N° de DTC

Lista de datos y prueba activa

B2780

Key SW

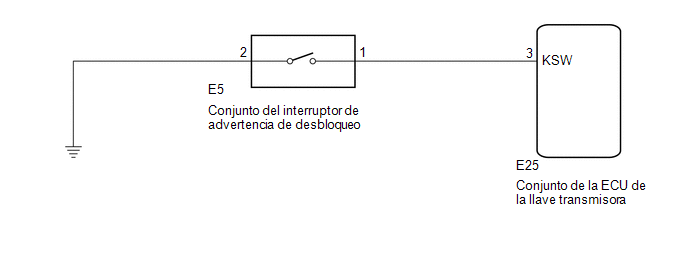

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Si se sustituye el conjunto de la ECU de la llave transmisora, consulte Registro.

    Haga clic aquí

  • Tras la reparación, lleve a cabo la "Operación de confirmación de la emisión de DTC" para comprobar que no se emite ningún DTC.

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Immobiliser > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Lleve a cabo el procedimiento de "Confirmación de la emisión de DTC".

(b) Compruebe si se emiten DTC.

Body Electrical > Immobiliser > Trouble Codes

OK:

No se emite el DTC B2780.

Resultado:

Resultado

Vaya a

B2780 no se emite.

A

Se emite el B2780

B

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de advertencia de desbloqueo.

Haga clic aquí

MAL

REEMPLACE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

OK

4.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO - CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA)

(a) Desconecte el conector E25 del conjunto de la ECU de la llave transmisora.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E5-1 - E25-3 (KSW)

Siempre

Inferior a 1 Ω

E5-2 - Masa de la carrocería

Siempre

Inferior a 1 Ω

E5-1 - Masa de la carrocería

Siempre

10 kΩ o superior

E25-3 (KSW) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
