UBICACIÓN DE LAS PIEZAS

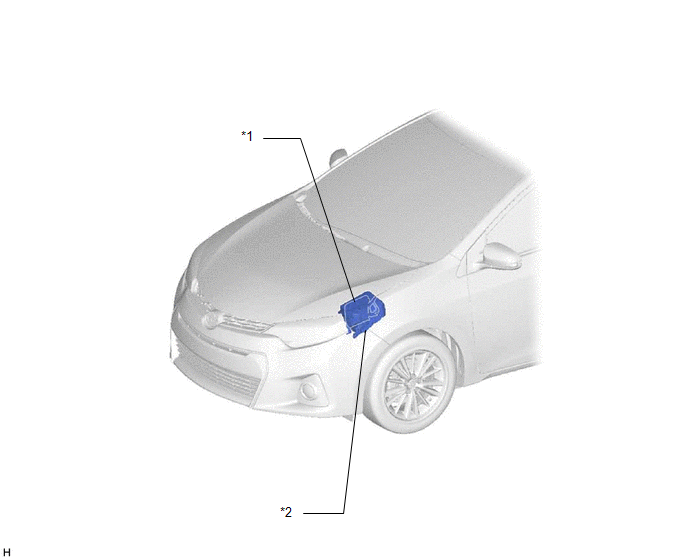

ILUSTRACIÓN

*1

ECM

*2

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B N° 2

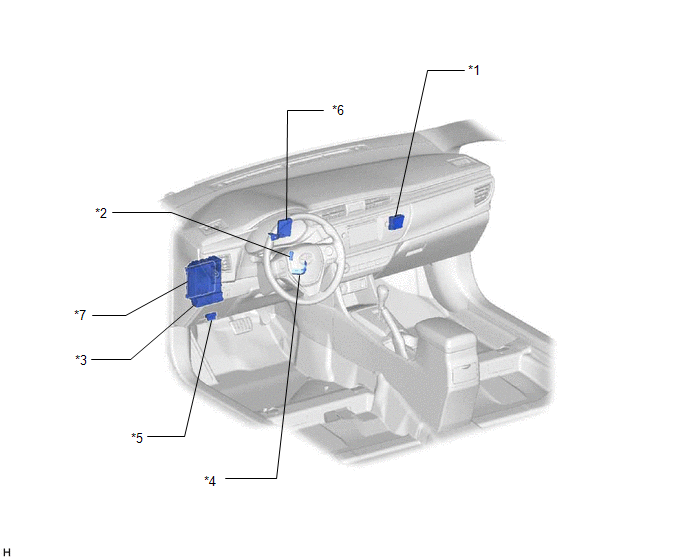

ILUSTRACIÓN

*1

INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

*2

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE IGN

*4

BOBINA DE LA LLAVE TRANSMISORA

*5

DLC3

*6

CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

*7

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

-

-
