Toyota Corolla Manual de Taller: Ecu De CertificaciÓn

Componentes

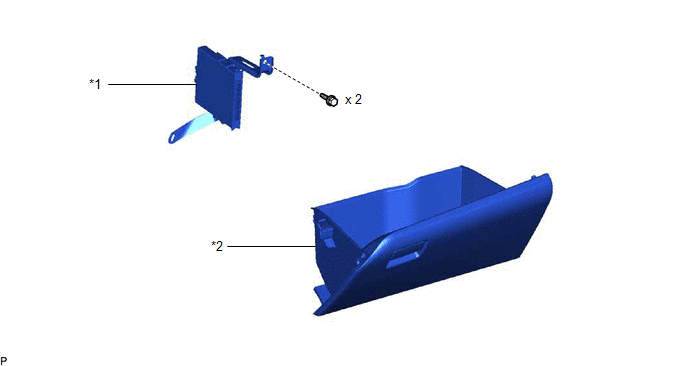

COMPONENTES

ILUSTRACIÓN

*1

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*2

CONJUNTO DE LA PUERTA DE LA GUANTERA

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí .

2. EXTRAIGA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Desconecte los conectores.

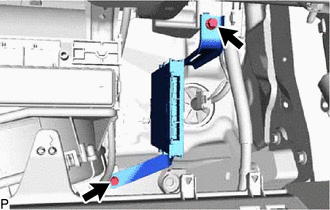

(b) Extraiga los 2 pernos y la ECU de certificación (conjunto de la ECU de la llave inteligente).

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Antes de sustituir la ECU de certificación (conjunto de la ECU de la llave inteligente), consulte Registro.

Haga clic aquí .

PROCEDIMIENTO

1. COLOQUE LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Instale la ECU de certificación (conjunto de la ECU de la llave inteligente) con los 2 pernos.

(b) Conecte todos los conectores.

2. INSTALE EL CONJUNTO DE LA PUERTA DE LA GUANTERA

Haga clic aquí .
