DESCRIPCIÓN

El conjunto del juego de instrumentos recibe señales procedentes de este circuito para ajustar la iluminación del conjunto del juego de instrumentos. El conjunto del juego de instrumentos ajusta el nivel de iluminación basándose en el accionamiento del usuario del reóstato de control de las luces.

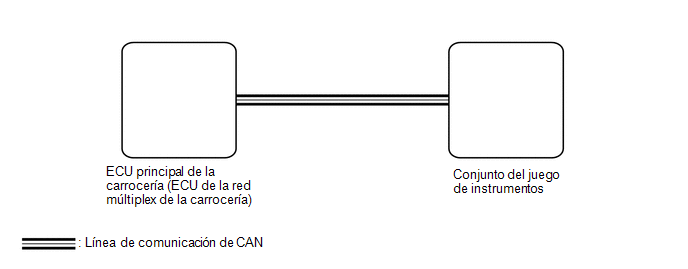

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • El nivel de iluminación del medidor puede ajustarse mediante el reóstato de control de las luces.
  • La iluminación del medidor se atenúa cuando el interruptor de control de las luces se coloca en la posición de luces traseras, faros o AUTO por la noche.
  • Si se ajusta la iluminación del medidor al brillo máximo, se cancelará la atenuación anterior de la iluminación del medidor.
  • Antes de comenzar con la siguiente inspección, compruebe si se emiten los DTC del sistema de iluminación.

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se han emitido DTC de comunicación CAN.

Con ECU de pasarela central: Haga clic aquí

Sin ECU de pasarela central: Haga clic aquí

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema de comunicaciones CAN.

A

Se emiten los DTC del sistema de comunicación CAN.

B

B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (INFORMACIÓN SOBRE EL TIPO DE ILUMINACIÓN)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Illumination Rate Info

Información del nivel de iluminación

0.00 ms a 2,162.65 ms

Los niveles de luz ambiental determinan el valor que se emite

-

Body Electrical > Main Body > Data List

Pantalla del tester

Illumination Rate Info

Resultado:

Resultado

Vaya a

El valor de salida cambia en función del nivel de luz ambiental.

A

El valor de salida no cambia en función del nivel de luz ambiental.

B

B

COMPRUEBE EL AJUSTE DE LOS PARÁMETROS PERSONALIZADOS (SENSIBILIDAD)

A

3.

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

(a) Sustituya la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) por una nueva o en buen estado.

Haga clic aquí

OK:

El funcionamiento del conjunto del juego de instrumentos vuelve a ser normal.

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS
