TERMINALES DE LA ECU

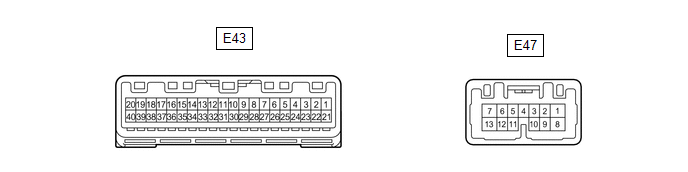

CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
E43-1 (ILL-) - Masa de la carrocería*7	W - Masa de la carrocería	Señal de iluminación	Interruptor de graduación de la luz de los faros desactivado	Inferior a 1 V
E43-1 (ILL-) - Masa de la carrocería*7	W - Masa de la carrocería	Señal de iluminación	Interruptor de graduación de la luz de los faros en posición TAIL o HEAD	Generación de impulsos
E43-2 (ILL-) - Masa de la carrocería*6	W - Masa de la carrocería	Señal de iluminación	Interruptor de graduación de la luz de los faros desactivado	Inferior a 1 V
E43-2 (ILL-) - Masa de la carrocería*6	W - Masa de la carrocería	Señal de iluminación	Interruptor de graduación de la luz de los faros en posición TAIL o HEAD	Generación de impulsos
E43-2 (RCMT) - Masa de la carrocería4, 7	L - Masa de la carrocería	Señal de salida del indicador de advertencia del cinturón de seguridad central trasero	Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero central apagado	11 a 14 V
E43-2 (RCMT) - Masa de la carrocería4, 7	L - Masa de la carrocería		Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero central encendido	Inferior a 1 V
E43-3 (RRMT) - Masa de la carrocería4, 7	R - Masa de la carrocería	Señal de salida del indicador de advertencia del cinturón de seguridad trasero derecho	Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero derecho apagado	11 a 14 V
E43-3 (RRMT) - Masa de la carrocería4, 7	R - Masa de la carrocería		Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero derecho encendido	Inferior a 1 V
E43-4 (EP) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
E43-5 (SI) - Masa de la carrocería	R - Masa de la carrocería	Señal de velocidad para otros sistemas (entrada)	Interruptor de encendido en posición ON, rueda girando	Generación de impulsos (consulte la forma de onda 1)
E43-6 (+S) - Masa de la carrocería	V - Masa de la carrocería	Señal de velocidad para otros sistemas (salida)	Interruptor de encendido en posición ON, rueda girando	Generación de impulsos (consulte la forma de onda 1)
E43-8 (CHG-) - Masa de la carrocería2, 7	G - Masa de la carrocería	Señal de advertencia de carga	Interruptor de encendido en posición ON, "Charging System Malfunction See Owner's Manual" no visualizado en la pantalla de información múltiple	Inferior a 1 V
E43-8 (CHG-) - Masa de la carrocería2, 7	G - Masa de la carrocería	Señal de advertencia de carga	Interruptor de encendido en posición ON, "Charging System Malfunction See Owner's Manual" visualizado en la pantalla de información múltiple	11 a 14 V
E43-9 (S) - Masa de la carrocería	V - Masa de la carrocería	Señal de presión de aceite	Al ralentí	11 a 14 V
E43-9 (S) - Masa de la carrocería	V - Masa de la carrocería	Señal de presión de aceite	Interruptor de encendido en posición ON	Inferior a 1 V
E43-10 (WLVL) - Masa de la carrocería*1	L - Masa de la carrocería	Señal del nivel del líquido del lavaparabrisas	Interruptor de encendido en posición ON, nivel del líquido lavaparabrisas no bajo	11 a 14 V
E43-10 (WLVL) - Masa de la carrocería*1	L - Masa de la carrocería	Señal del nivel del líquido del lavaparabrisas	Interruptor de encendido en posición ON, nivel del líquido lavaparabrisas bajo	Inferior a 1 V
E43-11 (CHK) - Masa de la carrocería	LG - Masa de la carrocería	Señal del MIL (indicador de advertencia de revisión del motor)	Interruptor de encendido en la posición ON, MIL desactivado	11 a 14 V
E43-11 (CHK) - Masa de la carrocería	LG - Masa de la carrocería		Interruptor de encendido en la posición ON, MIL activado	Inferior a 1.5 V
E43-12 (SW) - Masa de la carrocería	B - Masa de la carrocería	Señal de nivel del líquido de frenos	Interruptor de encendido en posición ON, el nivel del líquido de frenos no es LOW.	11 a 14 V
E43-12 (SW) - Masa de la carrocería	B - Masa de la carrocería	Señal de nivel del líquido de frenos	Interruptor de encendido en posición ON, el nivel del líquido de frenos es LOW.	Inferior a 1 V
E43-13 (CHG-) - Masa de la carrocería2, 6	G - Masa de la carrocería	Señal de advertencia de carga	Interruptor de encendido en posición ON, indicador de advertencia de carga desactivado8 o no se visualiza "Charge warning (Charge warning symbol)"9	Inferior a 1 V
E43-13 (CHG-) - Masa de la carrocería2, 6	G - Masa de la carrocería	Señal de advertencia de carga	Interruptor de encendido en posición ON, indicador de advertencia de carga activado8 o se visualiza "Charge warning (Charge warning symbol)"9	11 a 14 V
E43-14 (-) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
E43-16 (L) - E43-15 (E)	V - BR	Señal de nivel de combustible	Interruptor de encendido en posición ON, indicador de advertencia del nivel de combustible apagado	Inferior a 1 V
E43-16 (L) - E43-15 (E)	V - BR	Señal de nivel de combustible	Interruptor de encendido en posición ON, indicador de advertencia del nivel de combustible encendido	4.5 a 9 V
E43-17 (TC) - Masa de la carrocería*5	Y - Masa de la carrocería	Señal del reóstato de control de las luces (interruptor de cancelación de las luces traseras)	Interruptor de encendido en posición ON, perilla del reóstato de control de las luces no completamente hacia arriba (interruptor de cancelación de las luces traseras desactivado)	1 a 6 V
E43-17 (TC) - Masa de la carrocería*5	Y - Masa de la carrocería		Interruptor de encendido en ON, reóstato de control de las luces completamente hacia arriba (interruptor de cancelación de luces traseras activado)	Inferior a 1 V
E43-19 (+) - Masa de la carrocería	R - Masa de la carrocería	Señal de las luces de carretera	Interruptor de encendido en posición ON, luces de carretera en posición OFF	Inferior a 1 V
E43-19 (+) - Masa de la carrocería	R - Masa de la carrocería	Señal de las luces de carretera	Interruptor de encendido en posición ON, luces de carretera en posición ON	11 a 14 V
E43-21 (ET) - Masa de la carrocería	BR - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω
E43-22 (MSTI) - Masa de la carrocería*7	W - Masa de la carrocería	Señal del conjunto del interruptor de la almohadilla del volante	Interruptor de encendido en posición ON, interruptores up, down, right y left en el conjunto del interruptor de la almohadilla del volante sin pulsar.	4.6 a 5.2 V
			Interruptor de encendido en posición ON, conjunto de interruptor up en la almohadilla del volante pulsado	1 a 2.2 V
			Interruptor de encendido en posición ON, conjunto de interruptor down en la almohadilla del volante pulsado	2.5 a 3.4 V
			Interruptor de encendido en posición ON, conjunto de interruptor derecho en la almohadilla del volante pulsado	3.7 a 4.4 V
			Interruptor de encendido en posición ON, conjunto de interruptor izquierdo en la almohadilla del volante pulsado	Inferior a 0.8 V
E43-22 (RRSB) - Masa de la carrocería4, 8	R - Masa de la carrocería	Señal del interruptor de la hebilla del cinturón de seguridad del asiento trasero derecho	Interruptor de encendido activado, cinturón de seguridad del asiento trasero derecho desabrochado	Inferior a 1 V
E43-22 (RRSB) - Masa de la carrocería4, 8	R - Masa de la carrocería		Interruptor de encendido activado, cinturón de seguridad del asiento trasero derecho abrochado	11 a 14 V
E43-23 (MSM+) - Masa de la carrocería*7	R - Masa de la carrocería	Señal del conjunto del interruptor de la almohadilla del volante	Interruptor de encendido en posición ON, interruptores enter, back y trip en el conjunto del interruptor de la almohadilla del volante no accionados	4.6 a 5.2 V
			Interruptor de encendido en posición ON, interruptor ENTER en el conjunto de la almohadilla del volante pulsado	Inferior a 0.8 V
			Interruptor de encendido en posición ON, conjunto de interruptor back en la almohadilla del volante pulsado	2.5 a 3.4 V
			Interruptor de encendido en posición ON, interruptor trip en el conjunto del interruptor de la almohadilla del volante pulsado	1 a 2.2 V
E43-23 (RCSB) - Masa de la carrocería4, 8	L - Masa de la carrocería	Señal del interruptor de la hebilla del cinturón de seguridad del asiento central trasero	Interruptor de encendido activado, cinturón de seguridad del asiento trasero central desabrochado	Inferior a 1 V
E43-23 (RCSB) - Masa de la carrocería4, 8	L - Masa de la carrocería		Interruptor de encendido activado, cinturón de seguridad del asiento trasero central abrochado	11 a 14 V
E43-24 (RLSB) - Masa de la carrocería*4	Y - Masa de la carrocería	Señal del interruptor de la hebilla del cinturón de seguridad trasero izquierdo	Interruptor de encendido activado, cinturón de seguridad del asiento trasero izquierdo desabrochado	Inferior a 1 V
E43-24 (RLSB) - Masa de la carrocería*4	Y - Masa de la carrocería		Interruptor de encendido activado, cinturón de seguridad del asiento trasero izquierdo abrochado	11 a 14 V
E43-25 (RCSB) - Masa de la carrocería4, 7	L - Masa de la carrocería	Señal del interruptor de la hebilla del cinturón de seguridad del asiento central trasero	Interruptor de encendido activado, cinturón de seguridad del asiento trasero central desabrochado	Inferior a 1 V
E43-25 (RCSB) - Masa de la carrocería4, 7	L - Masa de la carrocería		Interruptor de encendido activado, cinturón de seguridad del asiento trasero central abrochado	11 a 14 V
E43-25 (RLMT) - Masa de la carrocería4, 8	G - Masa de la carrocería	Señal de salida del indicador de advertencia del cinturón de seguridad trasero izquierdo	Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero izquierdo apagado	11 a 14 V
E43-25 (RLMT) - Masa de la carrocería4, 8	G - Masa de la carrocería		Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero izquierdo encendido	Inferior a 1 V
E43-26 (RRSB) - Masa de la carrocería4, 7	R - Masa de la carrocería	Señal del interruptor de la hebilla del cinturón de seguridad del asiento trasero derecho	Interruptor de encendido activado, cinturón de seguridad del asiento trasero derecho desabrochado	Inferior a 1 V
E43-26 (RRSB) - Masa de la carrocería4, 7	R - Masa de la carrocería		Interruptor de encendido activado, cinturón de seguridad del asiento trasero derecho abrochado	11 a 14 V
E43-26 (RCMT) - Masa de la carrocería4, 8	L - Masa de la carrocería	Señal de salida del indicador de advertencia del cinturón de seguridad central trasero	Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero central apagado	11 a 14 V
E43-26 (RCMT) - Masa de la carrocería4, 8	L - Masa de la carrocería		Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero central encendido	Inferior a 1 V
E43-27 (RRMT) - Masa de la carrocería4, 8	R - Masa de la carrocería	Señal de salida del indicador de advertencia del cinturón de seguridad trasero derecho	Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero derecho apagado	11 a 14 V
E43-27 (RRMT) - Masa de la carrocería4, 8	R - Masa de la carrocería		Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero derecho encendido	Inferior a 1 V
E43-28 (SW1) - Masa de la carrocería*6	R - Masa de la carrocería	Señal del conjunto del interruptor de la almohadilla del volante	Interruptor de encendido en posición ON, interruptor DISP del conjunto de la almohadilla del volante no pulsado	11 a 14 V
E43-28 (SW1) - Masa de la carrocería*6	R - Masa de la carrocería		Interruptor de encendido en posición ON, interruptor DISP del conjunto de la almohadilla del volante pulsado	Inferior a 1 V
E43-28 (MSCL) - Masa de la carrocería3, 7	SB - Masa de la carrocería	Línea de comunicación del bus local	-	-
E43-29 (MSCH) - Masa de la carrocería3, 7	R - Masa de la carrocería	Línea de comunicación del bus local	-	-
E43-29 (L) - Masa de la carrocería*6	B - Masa de la carrocería	Interruptor de los intermitentes	Interruptor de encendido en posición ON, interruptor de intermitente izquierdo y derecho desactivado	11 a 14 V
E43-29 (L) - Masa de la carrocería*6	B - Masa de la carrocería	Interruptor de los intermitentes	Interruptor de encendido en posición ON, interruptor de los intermitentes izquierdo o derecho activado	Inferior a 1 V
E43-30 (L) - Masa de la carrocería*7	B - Masa de la carrocería	Interruptor de los intermitentes	Interruptor de encendido en posición ON, interruptor de intermitente izquierdo y derecho desactivado	11 a 14 V
E43-30 (L) - Masa de la carrocería*7	B - Masa de la carrocería	Interruptor de los intermitentes	Interruptor de encendido en posición ON, interruptor de los intermitentes izquierdo o derecho activado	Inferior a 1 V
E43-31 (CANL) - Masa de la carrocería	W - Masa de la carrocería	Línea de comunicación de CAN	-	-
E43-32 (CANH) - Masa de la carrocería	LG - Masa de la carrocería	Línea de comunicación de CAN	-	-
E43-33 (SW3) - Masa de la carrocería*5	R - Masa de la carrocería	Señal del reóstato de control de luces (masa del reóstato)	Siempre	Inferior a 1 Ω
E43-35 (TX1+) - E43-34 (TX1-)	G - W	Señal del sensor de temperatura exterior	Interruptor de encendido en posición ON, temperatura exterior de 10°C (50°F)	1.87 a 2.38 V
			Interruptor de encendido en posición ON, temperatura exterior de 15°C (59°F)	1.70 a 2.17 V
			Interruptor de encendido en posición ON, temperatura exterior de 20°C (68°F)	1.54 a 1.96 V
			Interruptor de encendido en posición ON, temperatura exterior de 25°C (77°F)	1.38 a 1.75 V
			Interruptor de encendido en posición ON, temperatura exterior de 30°C (86°F)	1.22 a 1.55 V
			Interruptor de encendido en posición ON, temperatura exterior de 35°C (95°F)	1.08 a 1.37 V
			Interruptor de encendido en posición ON, temperatura exterior de 40°C (104°F)	0.94 a 1.20 V
			Interruptor de encendido en posición ON, temperatura exterior de 45°C (113°F)	0.82 a 1.05 V
			Interruptor de encendido en posición ON, temperatura exterior de 50°C (122°F)	0.72 a 0.91 V
E43-36 (SW2) - Masa de la carrocería*5	B - Masa de la carrocería	Señal del reóstato de control de las luces	Interruptor de encendido en posición ON, perilla del reóstato de control de las luces no completamente hacia arriba (interruptor de cancelación de las luces traseras desactivado)	1 a 6 V (Cambia gradualmente)
E43-37 (SW1) - Masa de la carrocería*5	L - Masa de la carrocería	Señal del reóstato de control de las luces	Siempre	4 a 6 V
E43-39 (IG+) - Masa de la carrocería	P - Masa de la carrocería	Señal del interruptor de encendido	Interruptor de encendido desactivado	Inferior a 1 V
E43-39 (IG+) - Masa de la carrocería	P - Masa de la carrocería	Señal del interruptor de encendido	Interruptor de encendido en posición ON	11 a 14 V
E43-40 (B) - Masa de la carrocería	W - Masa de la carrocería	Batería	Siempre	11 a 14 V
E47-1 (B) - Masa de la carrocería	B - Masa de la carrocería	Batería	Siempre	11 a 14 V
E47-3 (HAZ) - Masa de la carrocería	GR - Masa de la carrocería	Señal del interruptor de advertencia de riesgo	Interruptor de encendido en posición ON, interruptor de las luces de emergencia sin pulsar	11 a 14 V
E47-3 (HAZ) - Masa de la carrocería	GR - Masa de la carrocería	Señal del interruptor de advertencia de riesgo	Interruptor de encendido en posición ON, interruptor de las luces de emergencia pulsado	Inferior a 1 V
E47-7 (LR) - Masa de la carrocería	L - Masa de la carrocería	Señal del intermitente derecho (salida)	Interruptor de encendido en posición ON, indicador luminoso de intermitente derecho apagado	Inferior a 1 V
E47-7 (LR) - Masa de la carrocería	L - Masa de la carrocería	Señal del intermitente derecho (salida)	Interruptor de encendido en posición ON, indicador luminoso de intermitente derecho parpadea	11 a 14 V ←→ Inferior a 1 V
E47-8 (RLMT) - Masa de la carrocería4, 7	G - Masa de la carrocería	Señal de salida del indicador de advertencia del cinturón de seguridad trasero izquierdo	Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero izquierdo apagado	11 a 14 V
E47-8 (RLMT) - Masa de la carrocería4, 7	G - Masa de la carrocería		Interruptor de encendido activado, indicador de advertencia del cinturón de seguridad del asiento trasero izquierdo encendido	Inferior a 1 V
E47-9 (ER) - Masa de la carrocería	P - Masa de la carrocería	Señal del intermitente derecho (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente derecho apagado	11 a 14 V
E47-9 (ER) - Masa de la carrocería	P - Masa de la carrocería	Señal del intermitente derecho (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente derecho encendido	Inferior a 1 V
E47-10 (EL) - Masa de la carrocería	LG - Masa de la carrocería	Señal del intermitente izquierdo (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente izquierdo apagado	11 a 14 V
E47-10 (EL) - Masa de la carrocería	LG - Masa de la carrocería	Señal del intermitente izquierdo (entrada)	Interruptor de encendido en posición ON, interruptor del intermitente izquierdo encendido	Inferior a 1 V
E47-13 (LL) - Masa de la carrocería	Y - Masa de la carrocería	Señal del intermitente izquierdo (salida)	Interruptor de encendido en posición ON, el indicador luminoso de intermitente izquierdo apagado	Inferior a 1 V
E47-13 (LL) - Masa de la carrocería	Y - Masa de la carrocería	Señal del intermitente izquierdo (salida)	Interruptor de encendido en posición ON, el indicador luminoso del intermitente izquierdo parpadea	11 a 14 V ←→ Inferior a 1 V

*1: Con advertencia del nivel del líquido lavaparabrisas
*2: Sin sensor de corriente de la batería
*3: Para tipo con receptor de radio, y tipo con radio y pantalla con interruptor "APPS"
*4: Con advertencia del cinturón de seguridad del asiento trasero
*5: Con reóstato de control de luces
*6: Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)
*7: para la pantalla de información múltiple (color)
*8: Para la pantalla de información múltiple (LCD segmentada)
*9: Para la pantalla de información múltiple (pantalla de puntos)

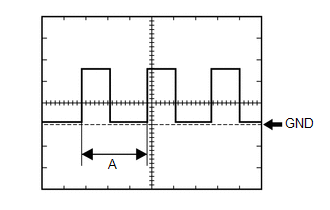

(1) Forma de onda 1 (referencia):

Elemento	Estado
Conjunto de herramientas	5 V/DIV., 20 ms/DIV.
Estado del vehículo	Interruptor de encendido en posición ON, rueda girando

OBSERVACIÓN:

Cuando el sistema funciona correctamente, la revolución de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehículo, se estrecha el ancho indicado por (A) en la ilustración.
