Toyota Corolla Manual de Taller: Circuito de iluminación del interruptor del motor

Toyota Corolla Manual de Taller / Interior del vehículo / IluminaciÓn (int) / Sistema De IluminaciÓn / Circuito de iluminación del interruptor del motor

DESCRIPCIÓN

El sistema de iluminación de entrada al vehículo controla la iluminación del interruptor del motor.

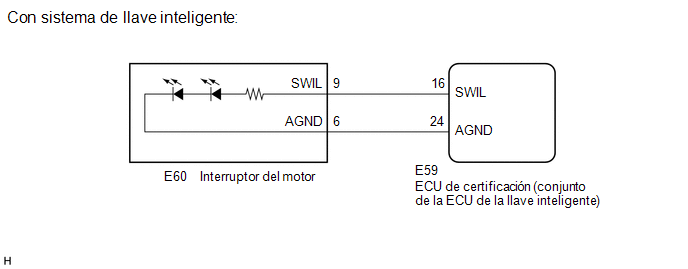

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Smart Key / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Smart Key > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Power/Engine SW Light

Iluminación del interruptor del motor

ON u OFF

Con sistema de llave inteligente

Body Electrical > Smart Key > Active Test

Pantalla del tester

Power/Engine SW Light

OK:

Se enciende la iluminación del interruptor del motor.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL INTERRUPTOR DEL MOTOR

(a) Extraiga el interruptor del motor.

Para 2ZR-FAE: Haga clic aquí

Para 2ZR-FE: Haga clic aquí

(b) Inspeccione el interruptor del motor.

Para 2ZR-FAE: Haga clic aquí

Para 2ZR-FE: Haga clic aquí

MAL

SUSTITUYA EL INTERRUPTOR DEL MOTOR

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DEL MOTOR - ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE))

(a) Desconecte el conector E59 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E60-9 (SWIL) - E59-16 (SWIL)

Siempre

Inferior a 1 Ω

E60-6 (AGND) - E59-24 (AGND)

Siempre

Inferior a 1 Ω

E60-9 (SWIL) - Masa de la carrocería

Siempre

10 kΩ o superior

E60-6 (AGND) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
