Toyota Corolla Manual de Taller: Circuito del interruptor de la luz de cortesía de las puertas traseras

Toyota Corolla Manual de Taller / Interior del vehículo / IluminaciÓn (int) / Sistema De IluminaciÓn / Circuito del interruptor de la luz de cortesía de las puertas traseras

DESCRIPCIÓN

La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta el estado del conjunto del interruptor de la luz de cortesía de la puerta trasera.

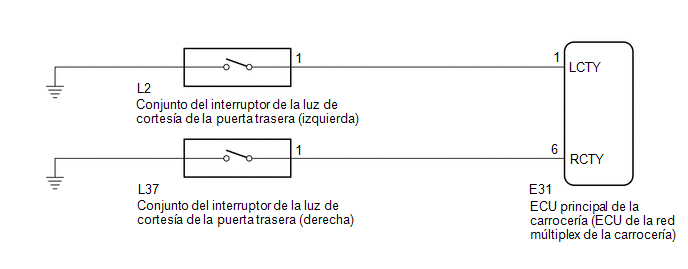

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

RR Door Courtesy SW

Señal del conjunto del interruptor de la luz de cortesía de la puerta trasera (derecha)

ON u OFF

ON: Puerta trasera derecha abierta

OFF: Puerta trasera derecha cerrada

-

RL Door Courtesy SW

Señal del conjunto del interruptor de la luz de cortesía de la puerta trasera (izquierda)

ON u OFF

ON: Puerta trasera izquierda abierta

OFF: Puerta trasera izquierda cerrada

-
Body Electrical > Main Body > Data List

Pantalla del tester

RR Door Courtesy SW

RL Door Courtesy SW

OK:

Las condiciones normales citadas anteriormente se visualizan en la pantalla.

Resultado:

Vaya a

Vaya a

OK

A

El interruptor de la luz de cortesía de la puerta trasera derecha no funciona correctamente

B

El interruptor de la luz de cortesía de la puerta trasera izquierda no funciona correctamente

C
A

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

IR AL PUNTO 4

B

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (DERECHA)

(a) Extraiga el conjunto del interruptor de la luz de cortesía de la puerta trasera (derecha).

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la luz de cortesía de la puerta trasera (derecha).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (DERECHA)

OK

3.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (DERECHA) - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conector E31 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L37-1 - E31-6 (RCTY)

Siempre

Inferior a 1 Ω

L37-1 - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

4.

REVISE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (IZQUIERDA)

(a) Extraiga el conjunto del interruptor de la luz de cortesía de la puerta trasera (izquierda).

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la luz de cortesía de la puerta trasera (izquierda).

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (IZQUIERDA)

OK

5.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (IZQUIERDA) - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conector E31 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L2-1 - E31-1 (LCTY)

Siempre

Inferior a 1 Ω

L2-1 - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
