Toyota Corolla Manual de Taller: Componentes

COMPONENTES

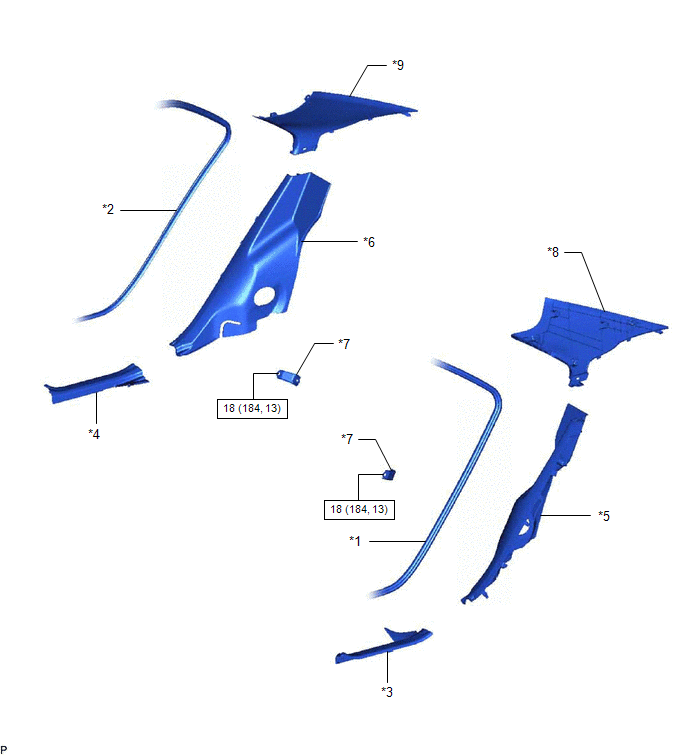

ILUSTRACIÓN

*1

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*2

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

*3

ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

*4

ESTRIBO DE LA PUERTA TRASERA DERECHA

*5

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

*6

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

*7

SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

*8

CONJUNTO DEL EMBELLECEDOR INTERIOR IZQUIERDO DEL LADO DEL TECHO

*9

CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL LADO DEL TECHO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

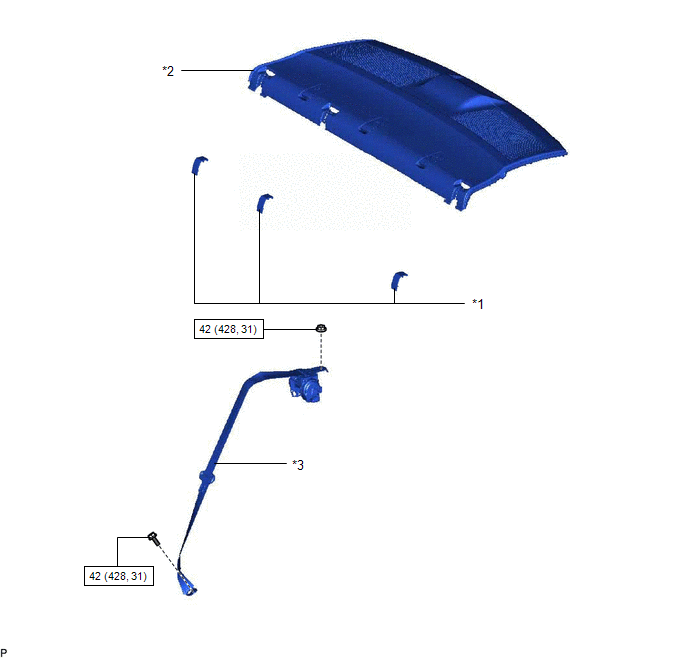

ILUSTRACIÓN

*1

TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

*2

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

*3

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DE 3 PUNTOS DEL ASIENTO TRASERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
