Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS TRASERO

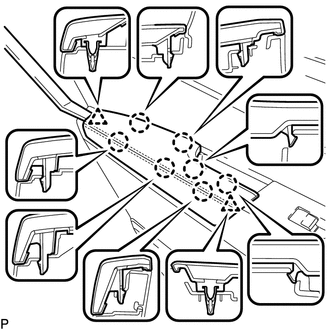

(a) Utilice un extractor de molduras para desenganchar los 2 clips y las 7 garras, y extraiga el conjunto del reposabrazos trasero.

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

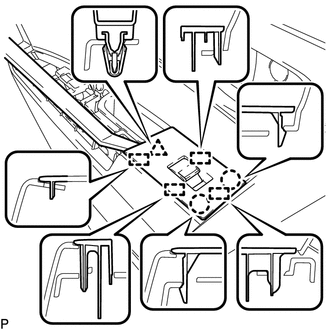

(a) Con un extractor de molduras, desenganche el clip, las 2 garras y las 4 guías.

(b) Desconecte el conector y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero con panel base del reposabrazos de la puerta trasera.

5. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

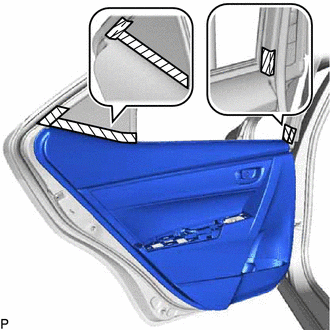

(a) Coloque cinta protectora alrededor del panel de la puerta trasera.

Cinta protectora

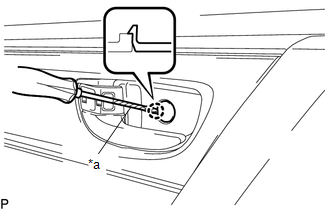

(b) Desenganche la garra y abra la tapa con un destornillador con la punta envuelta en cinta protectora.

*a

Cinta protectora

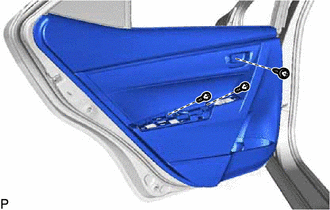

(c) Quite los 3 tornillos.

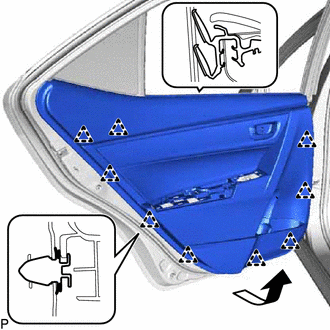

(d) Desenganche los 9 clips y extraiga el subconjunto de la placa de guarnición de la puerta trasera como se muestra en la ilustración.

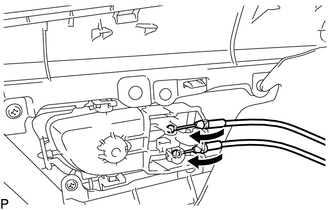

(e) Desconecte el conjunto del cable de control remoto del cierre de la puerta trasera y el conjunto del cable de la cerradura interior de la misma.

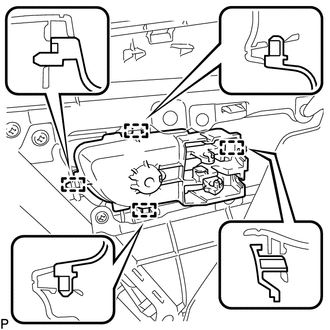

6. EXTRAIGA EL SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

(a) Desenganche las 4 guías y extraiga el subconjunto de la manilla interior de la puerta trasera.

7. EXTRAIGA LA BANDA PROTECTORA INTERIOR DE LAS VENTANILLAS TRASERAS

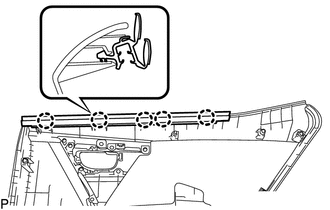

(a) Desenganche las 5 garras y extraiga la banda protectora del cristal interior de las ventanillas traseras.

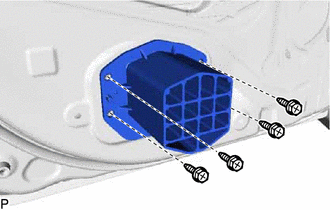

8. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO DEL PANEL INTERIOR DE LA PUERTA TRASERA (con refuerzo)

(a) Extraiga los 4 tornillos y el subconjunto del refuerzo del panel interior de la puerta trasera.

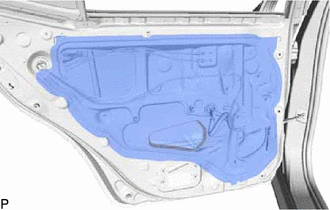

9. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

(a) Extraiga la tapa del orificio de mantenimiento de la puerta trasera.

OBSERVACIÓN:

Elimine cualquier resto de la cinta de butilo del panel de la puerta trasera.

10. EXTRAIGA EL CONJUNTO DEL TIRANTE DE LA PUERTA TRASERA

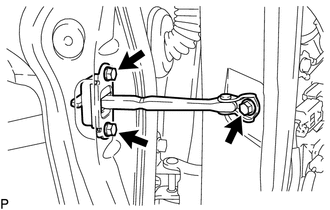

(a) Quite los 3 pernos y el conjunto del tirante de la puerta trasera.

11. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA TRASERA

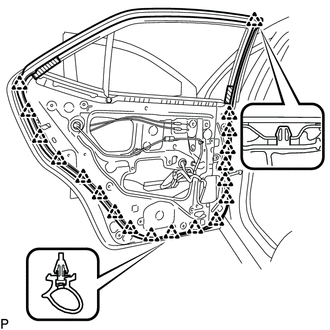

(a) Desenganche los 19 clips con el extractor de clips y extraiga la banda protectora de la puerta trasera.

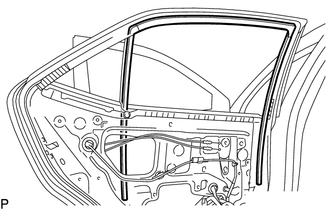

12. EXTRAIGA EL CARRIL DE LA VENTANILLA TRASERA

(a) Extraiga el carril del cristal de la ventanilla trasera.

13. EXTRAIGA LA JUNTA DE VENTILACIÓN DE LA PUERTA TRASERA N° 1

(a) Extraiga la junta de ventilación de la puerta trasera n° 1.

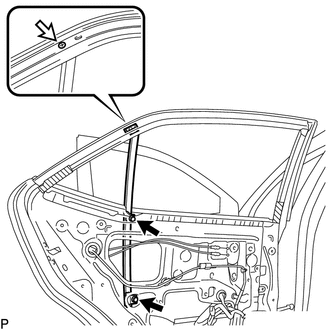

14. EXTRAIGA EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Retire los 2 pernos, el tornillo y el subconjunto del bastidor inferior trasero de la ventanilla de la puerta trasera.

AVISO:

Al extraer el subconjunto del bastidor inferior trasero de la ventanilla de la puerta trasera, evite que el cristal de ventanilla lateral trasera caiga.

15. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

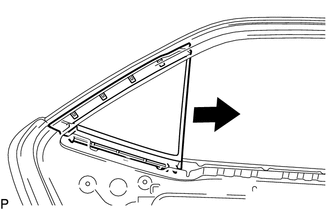

(a) Extraiga el cristal de la ventanilla lateral trasera con la banda protectora de la ventanilla lateral trasera como se muestra en la ilustración.

(b) Extraiga el cristal de la ventanilla lateral trasera de la puerta trasera de la banda protectora de la ventanilla lateral trasera de la puerta trasera.

16. EXTRAIGA EL SUBCONJUNTO DE LA VENTANILLA TRASERA

(a) Extraiga el subconjunto de la ventanilla trasera del subconjunto del regulador de la ventanilla de la puerta trasera, como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el subconjunto de la ventanilla trasera.

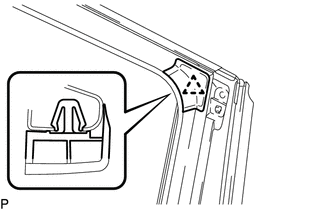

17. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

(a) Suelte el clip y extraiga el embellecedor del marco de la puerta trasera.

OBSERVACIÓN:

El embellecedor del marco de la puerta trasera deberá ser sustituido por uno nuevo ya que el clip se romperá al extraerlo.

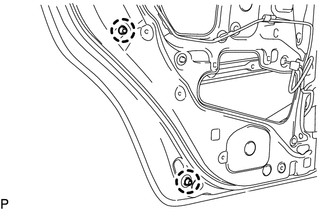

18. EXTRAIGA EL ELEMENTO AMORTIGUADOR DE REFUERZO DE LA PUERTA TRASERA (con elemento amortiguador de refuerzo)

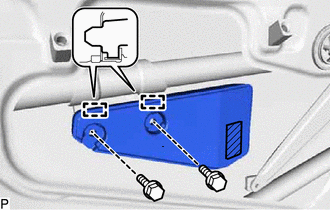

(a) Quite los 2 pernos.

Cinta adhesiva de doble cara

(b) Desenganche las 2 guías y extraiga el elemento amortiguador de refuerzo de la puerta trasera.

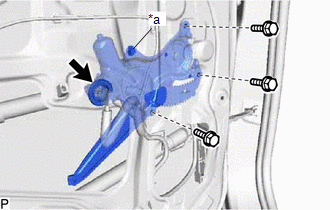

19. EXTRAIGA EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Desconecte el conector.

*a

Perno provisional

(b) Afloje el perno provisional.

AVISO:

No extraiga el perno provisional. Si se retira el perno provisionalmente, el conjunto del regulador de la ventanilla de la puerta trasera puede caerse y provocar daños.

(c) Quite los 3 pernos.

(d) Extraiga el conjunto del regulador de la ventanilla trasera.

(e) Extraiga el perno provisional del conjunto del regulador de la ventanilla de la puerta trasera.

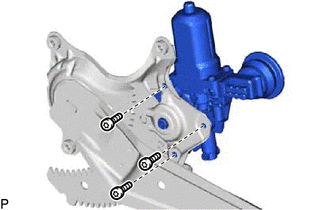

20. EXTRAIGA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

(a) Utilice una llave de cubo "TORX" T25, quite los 3 tornillos y el conjunto del motor del regulador del elevalunas eléctrico delantero del subconjunto del regulador de la ventanilla de la puerta trasera.

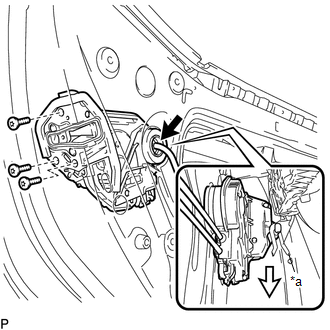

21. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

(a) Desconecte el conector.

*a

Placa de desbloqueo

(b) Quite los 3 tornillos con una llave de cubo "TORX" T30.

(c) Deslice el conjunto de la cerradura de las puertas traseras con motor hacia abajo y desconéctelo de la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera.

(d) Si vuelve a utilizar el conjunto de la cerradura de la puerta trasera con motor:

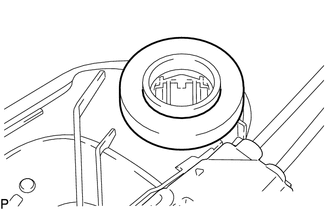

(1) Extraiga el sello del mazo de cables de la cerradura del conjunto de la cerradura de la puerta trasera con motor.

22. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA

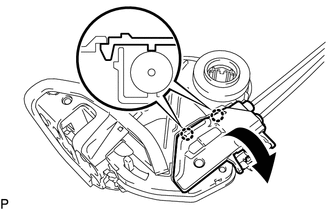

(a) Suelte las 2 garras con un destornillador tal y como se observa en la ilustración.

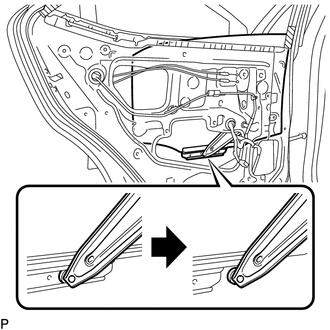

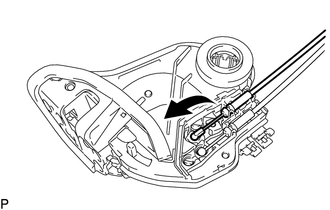

(b) Extraiga el conjunto del cable de control remoto de la cerradura de la puerta trasera como se muestra en la ilustración.

23. EXTRAIGA EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

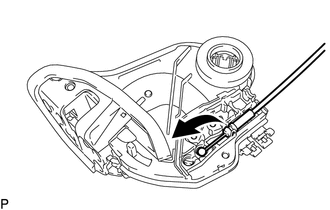

(a) Extraiga el conjunto del cable de la cerradura interior de la puerta trasera como se muestra en la ilustración.

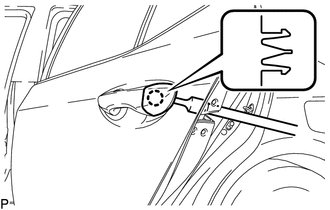

24. EXTRAIGA LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Afloje el tornillo con una llave de cubo "TORX" T30.

OBSERVACIÓN:

El tornillo no puede extraerse porque está integrado en el subconjunto del soporte de la manilla exterior de la puerta trasera.

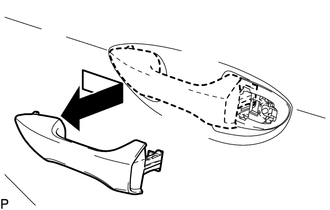

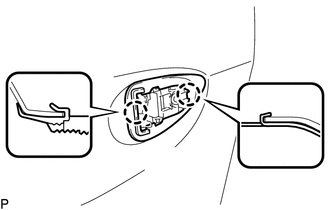

(b) Desenganche la garra y extraiga la tapa de la manilla exterior de la puerta trasera.

25. EXTRAIGA EL CONJUNTO EXTERIOR DE LA MANILLA DE LA PUERTA TRASERA

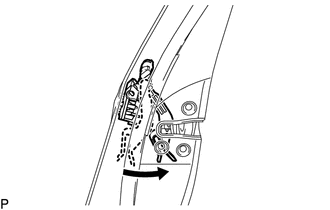

(a) Tire y sujete la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera, tal y como se indica en la ilustración.

AVISO:

La placa de desbloqueo puede interferir con el conjunto de la manilla exterior de la puerta trasera y puede sufrir daños al extraer la manilla exterior de la puerta trasera, a no ser que se tire y se sujete.

(b) Extraiga el conjunto exterior de la manilla de la puerta trasera como se muestra en la ilustración.

26. EXTRAIGA LA ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

(a) Desenganche las 3 garras y extraiga la almohadilla delantera de la manilla exterior de la puerta trasera.

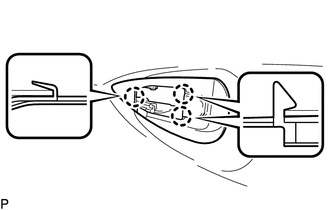

27. EXTRAIGA LA ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Desenganche las 2 garras y extraiga la almohadilla trasera de la manilla exterior de la puerta trasera.

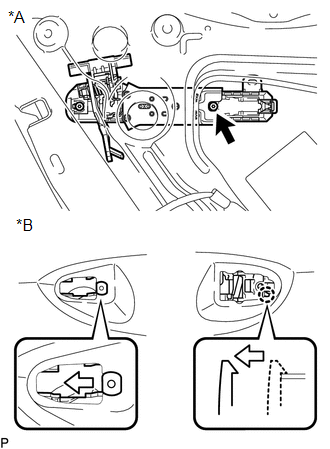

28. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Con una llave de cubo "TORX" T30, retire el tornillo.

*A

Interior

*B

Exterior

(b) Deslice el subconjunto del soporte de la manilla exterior de la puerta trasera para desenganchar la garra del subconjunto del soporte de dicha manilla y, a continuación, extráigalo.

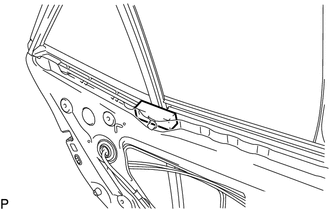

29. EXTRAIGA EL CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

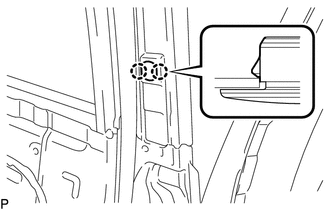

(a) Desenganche las 2 garras y extraiga el clip de la moldura del marco de las ventanillas.

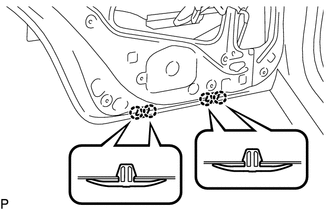

30. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA TRASERA

(a) Desenganche las 2 garras y extraiga los 2 amortiguadores del panel de la puerta trasera.

31. EXTRAIGA LA JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA DERECHA

(a) Desenganche las 4 garras para extraer los 2 sellos del guardapolvo de la puerta trasera.

32. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

Haga clic aquí

33. EXTRAIGA LA MOLDURA DELANTERA DEL MARCO DE LAS VENTANILLAS TRASERAS

Haga clic aquí

34. RETIRE LA CINTA DE REVESTIMIENTO N° 2

Haga clic aquí
