Toyota Corolla Manual de Taller: Componentes

COMPONENTES

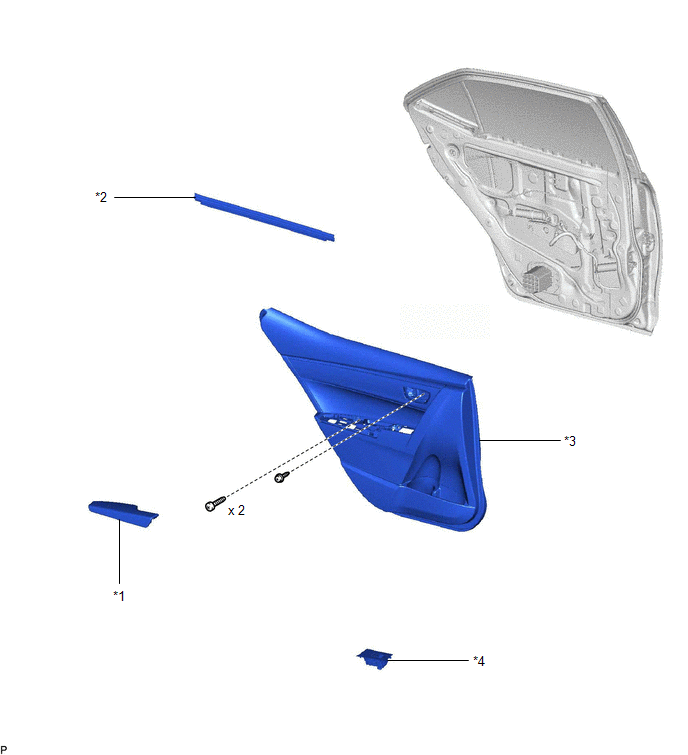

ILUSTRACIÓN

*1

CONJUNTO DEL REPOSABRAZOS TRASERO

*2

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

*3

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

*4

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

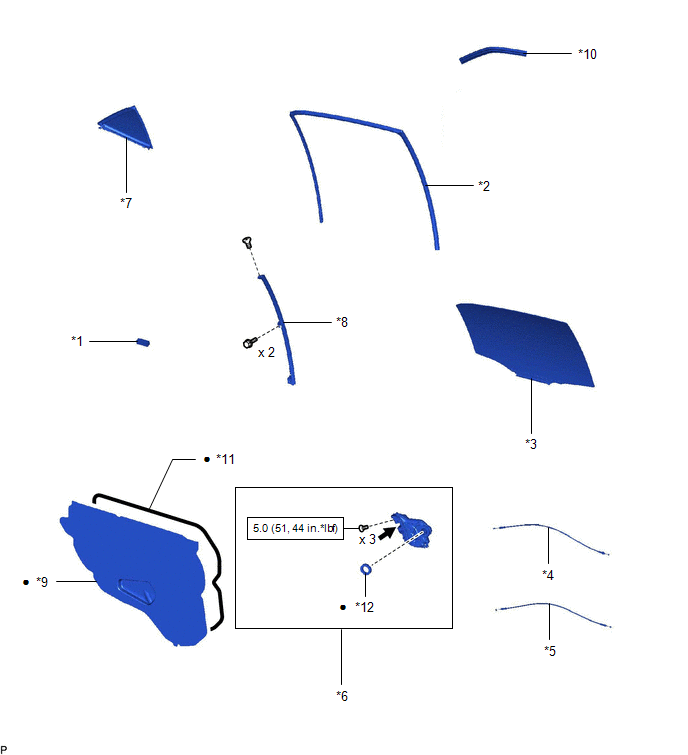

ILUSTRACIÓN

*1

JUNTA DE VENTILACIÓN DE LA PUERTA TRASERA N° 1

*2

CARRIL DE LA VENTANILLA TRASERA

*3

SUBCONJUNTO DE LA VENTANILLA TRASERA

*4

CONJUNTO DEL CABLE DE LA CERRADURA INTERIOR DE LA PUERTA TRASERA

*5

CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA

*6

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

*7

CRISTAL DE LA VENTANILLA LATERAL TRASERA

*8

SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA

*9

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

*10

BANDA PROTECTORA DE LA PUERTA TRASERA

*11

CINTA DE BUTILO

*12

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

    Cerradura De La Puerta Trasera

    ExtracciÓn
