Toyota Corolla Manual de Taller: Moldura Del Panel Oscilante

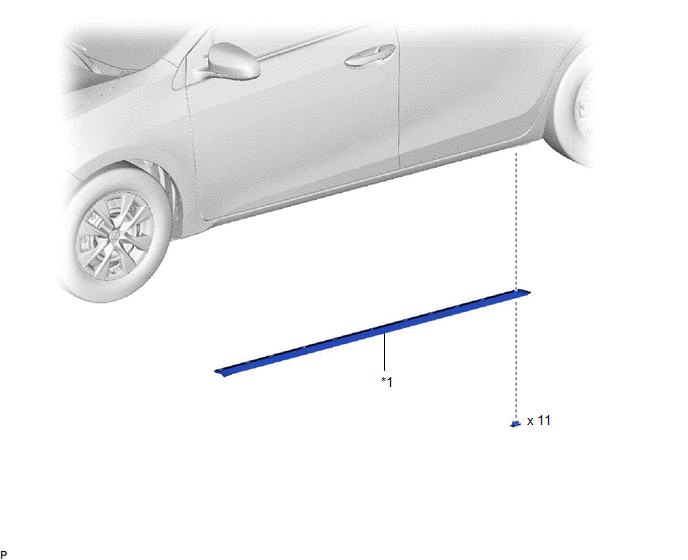

Componentes

COMPONENTES

ILUSTRACIÓN

*1

MOLDURA DEL PANEL OSCILANTE

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

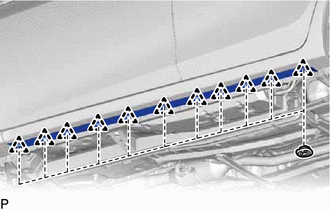

1. EXTRAIGA LA MOLDURA DEL PANEL OSCILANTE

(a) Extraiga los 11 clips y la moldura del panel oscilante.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MOLDURA DEL PANEL OSCILANTE

(a) Coloque la moldura del panel oscilante con los 11 retenes.
