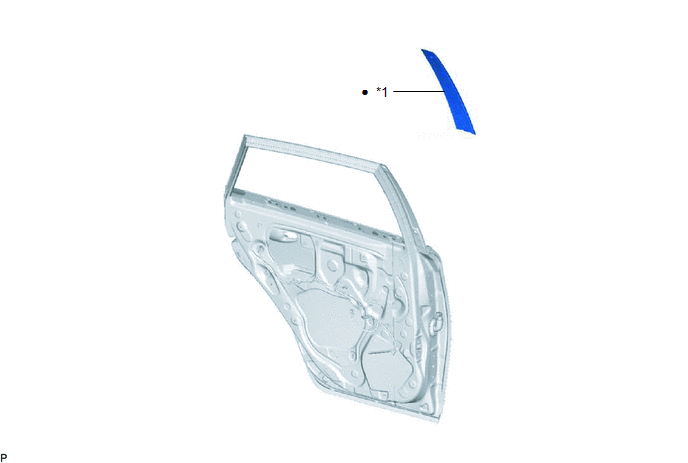

Componentes COMPONENTES ILUSTRACIÓN ![]()
ExtracciÓn EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN:
PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA Haga clic aquí 2. EXTRAIGA LA MOLDURA DELANTERA DEL MARCO DE LAS VENTANILLAS TRASERAS OBSERVACIÓN: Cuando extraiga la moldura delantera del marco de la ventanilla trasera, caliéntela junto con la carrocería del vehículo con una lámpara térmica. Temperatura de calentamiento

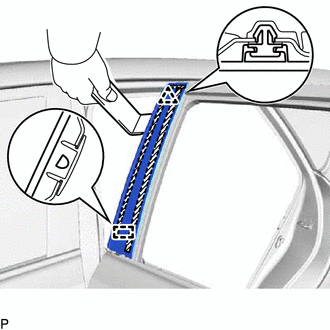

AVISO: No caliente en exceso la carrocería del vehículo ni la moldura delantera del marco de la ventanilla trasera. (a) Caliente con una lámpara térmica la moldura delantera del marco de la ventanilla trasera. (b) Utilice un extractor de molduras, desenganche el clip y la guía y despegue la cinta adhesiva de doble cara para extraer la moldura delantera del marco de la ventanilla trasera. ![]()
InstalaciÓn INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN:

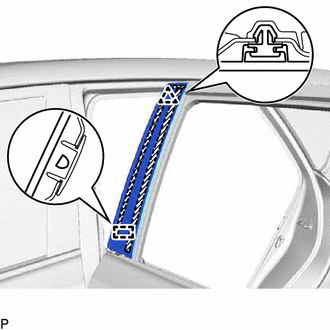

PROCEDIMIENTO 1. INSTALE LA MOLDURA DELANTERA DEL MARCO DE LAS VENTANILLAS TRASERAS OBSERVACIÓN: Cuando instale una nueva moldura delantera del marco de la ventanilla trasera, caliéntela junto con la carrocería del vehículo con una lámpara térmica. Temperatura de calentamiento
AVISO: No caliente en exceso la carrocería del vehículo ni la moldura delantera del marco de la ventanilla trasera. (a) Limpie la superficie de la carrocería. (1) Caliente la superficie de la carrocería con una lámpara térmica. (2) Retire la cinta doble de la carrocería. (3) Limpie cualquier residuo de la cinta adhesiva con un limpiador. (b) Instale una nueva la moldura delantera del marco de la ventanilla trasera. (1) Caliente con una lámpara térmica la carrocería y la nueva moldura delantera del marco de las ventanillas traseras. (2) Extraiga el papel protector de la nueva moldura trasera del marco de las ventanillas delanteras. OBSERVACIÓN: Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas. (3) Enganche el clip y la guía e instale la moldura delantera del marco de la ventanilla trasera. ![]()
2. INSTALE EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA Haga clic aquí |
